[HomeAssistant] 블라인드에 모터 달기 + 자동화는 덤 (하지만 실패기)

오리야호 2022. 2. 23. 00:24
반응형

블라인드 기성품에 모터를 달아봤습니다.



zemismart 제품을 알리에서 직구로 구매하였고, zigbee 버전을 구매하였지만 wifi 버전 구매 시 앱을 통해 사용도 가능합니다.



아래에 설명드리겠지만 zigbee든 wifi든 정확히 말하면 RF 컨버터입니다.

(상태 확인 안 되고 단방향입니다.)



구매 전에도 파악할 수 있는 정보였지만 항상 깨달음은 늦게 오죠.



왜 이 제품으로 샀는가?



Home Assistant에 붙어 있는 장비는 많지 않지만 대부분 zigbee로 통신하고 로컬로 동작하고 있습니다.



새로 구매하는 IOT 기기들은 웬만하면 zigbee 통신에 로컬 구성이 가능한 것을 보고 있습니다.



그래서 아래 조건을 기준으로 찾았습니다.

  • 필수조건
    • 중봉 교체 없이 장착 가능한 모터 (우리나라 블라인드 대부분이 중봉 사이즈가 30mm)
  • 옵션
    • 통신은 웬만하면 zigbee 이면서 HA 로컬에 붙일 수 있는 것 (z2m 지원하는 제품)
    • 배터리 제품 (추후 태양광 패널을 고려해서..)

구매는 아래 링크에서 28mm RF+zigbee 옵션으로 했는데 찾아보면 더 저렴한 데가 있을지도 모르겠네요. 저는 RF+Zigbee+리모컨 구성으로 8만 7천 원 들었습니다.



https://ko.aliexpress.com/item/1005002865036543.html



60985.0₩ 38% OFF|Zemismart Tuya 롤러 그늘 블라인드 모터 17 25 28mm 튜브 와이파이 지그비 USB 동글과 전

Smarter Shopping, Better Living! Aliexpress.com

ko.aliexpress.com

* 구매 링크가 저에게 득 되는 건 없습니다. 참고만 하세요.



네... 필수조건에서 이미 살 수 있는 제품이 거의 없었습니다. 대부분이 중봉 사이즈 38mm거든요.



이지롤 블라인드 모터를 사용해보고 나서는 무선 제품을 한번 사보고 싶었고 중봉을 교체하느니 모험을 한번 해보자 싶었습니다.



상하단 구성하려면 리모컨이 있어야 됩니다.



구매 전 중봉 사이즈 확인

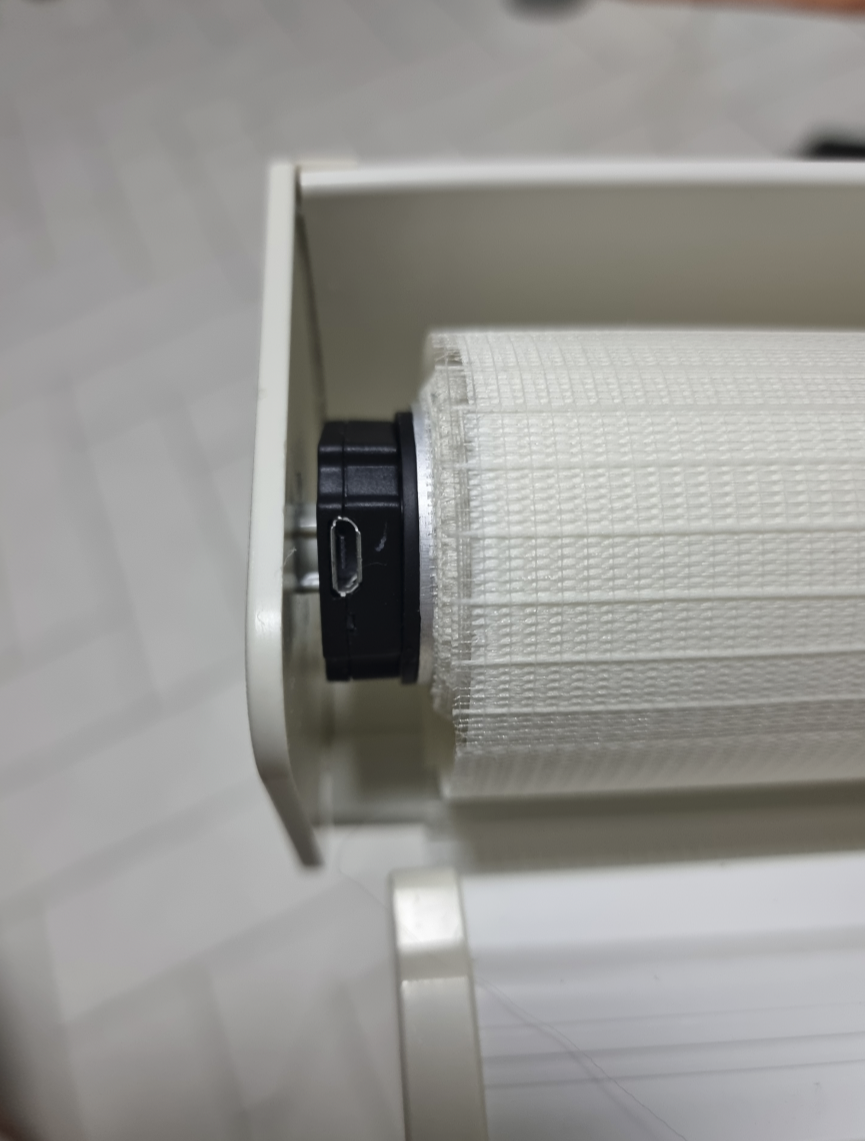

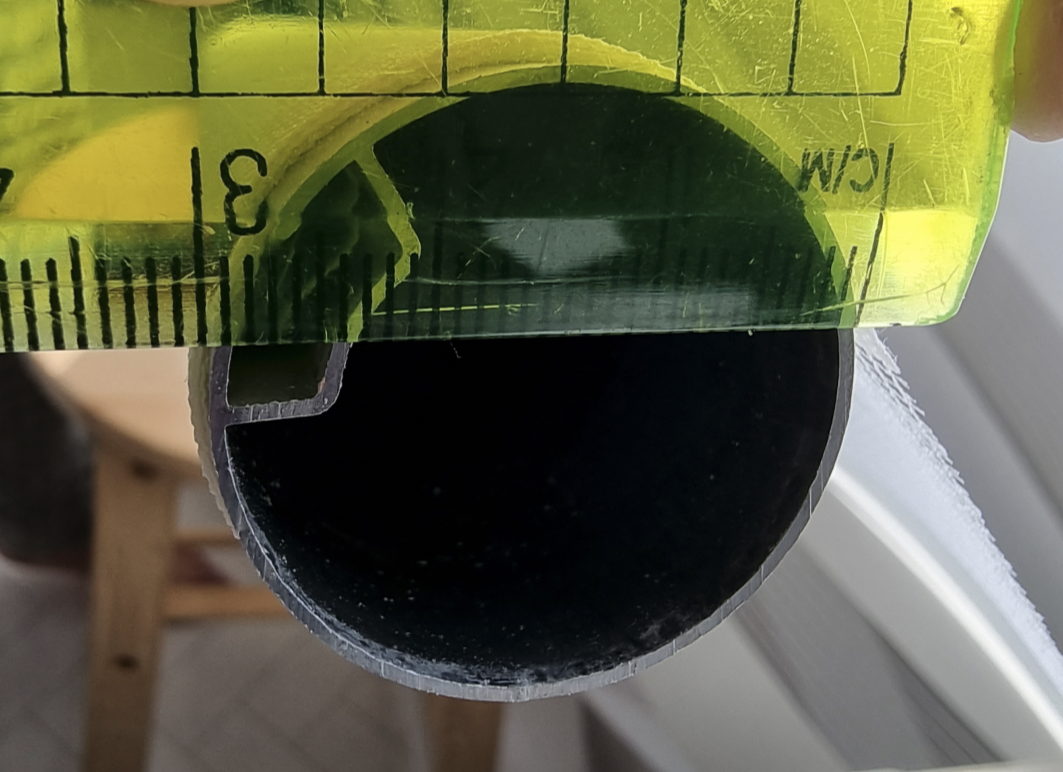

중봉 직경이 30mm였습니다.

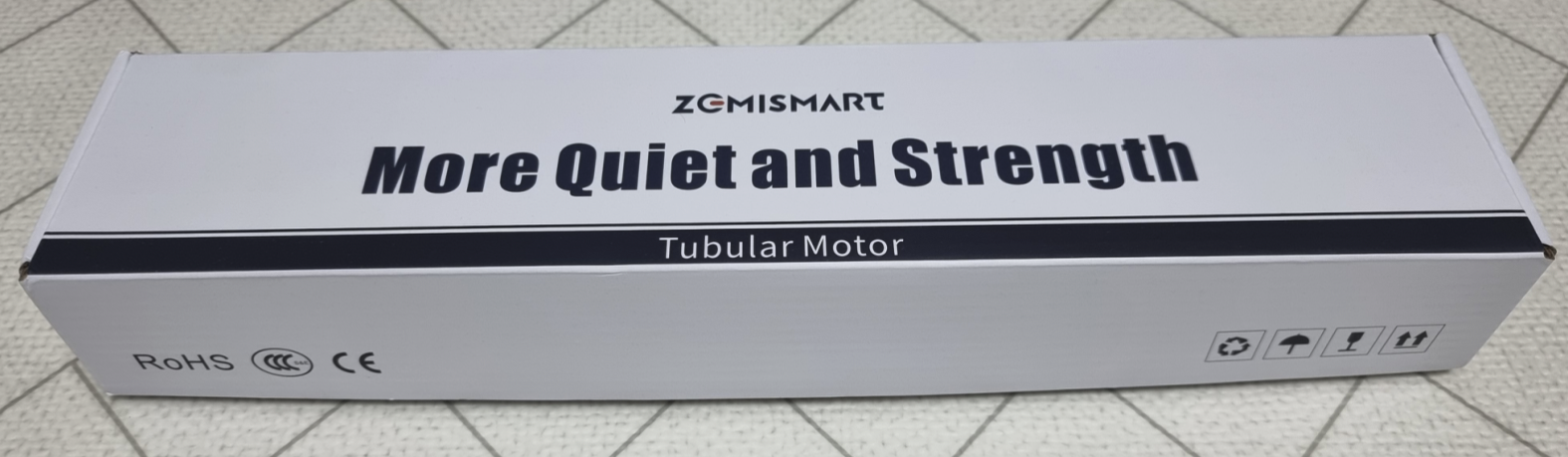

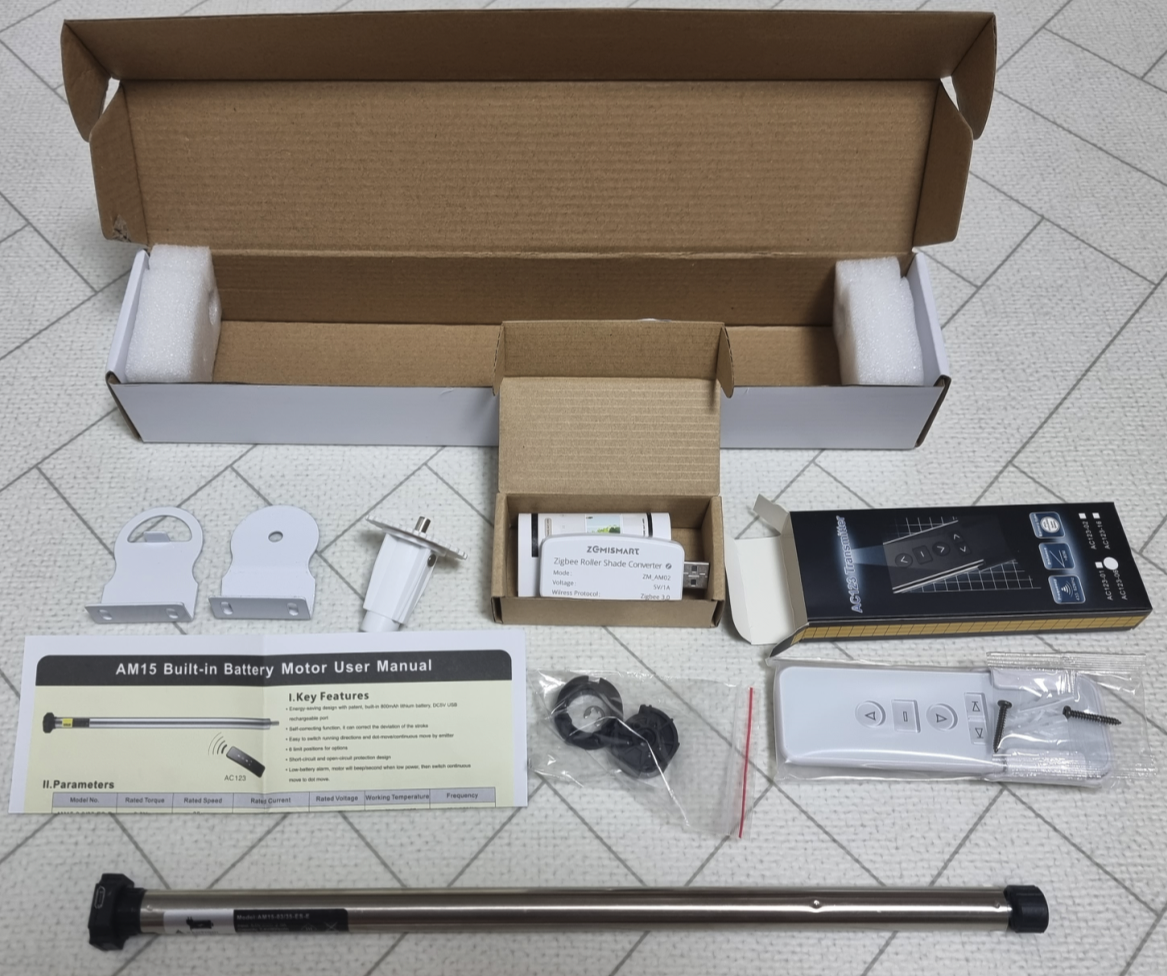

제품 구성







모터 스펙

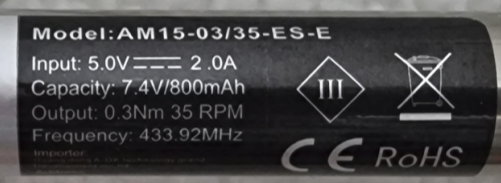

모델명 : AM15-03/35-ES-E

모터 토크 : 0.3Nm

모터 속도 : 35 RPM

입력 전압 : 5V 2.0A

RF 주파수(리모컨용) : 433.92 MHz



Zigbee 동글

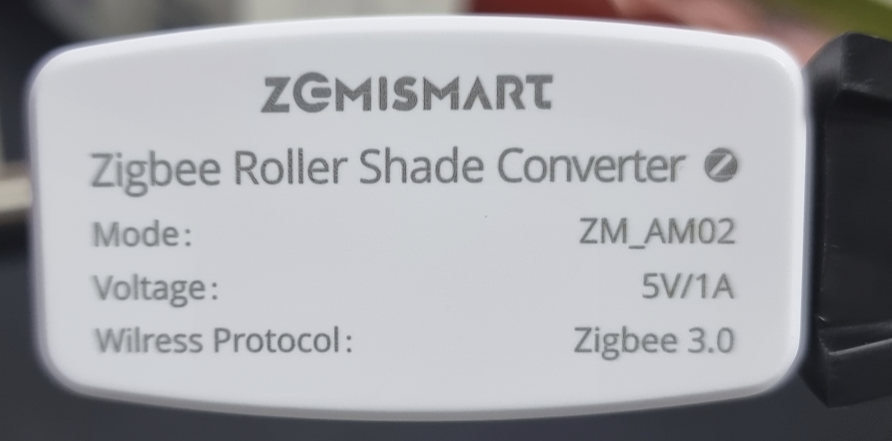

모델명 : ZM_AM02



모터에 zigbee 모듈이 달린 게 아니라 RF 신호를 변환해주는 동글입니다 ㅠ



HA와 연결은 이 동글과 해야 합니다.



wifi 버전을 구매하면 wifi 동글이 옵니다.





Z2M 지원 기기에 등록된 지 얼마 안 된 것 같습니다.



https://www.zigbee2mqtt.io/devices/ZM-AM02.html



Zemismart ZM-AM02 control via MQTT | Zigbee2MQTT



www.zigbee2mqtt.io





페어링

(동글이와 HA 페어링 과정은 상단 하단 설정을 마무리하고 연결해도 됩니다.)

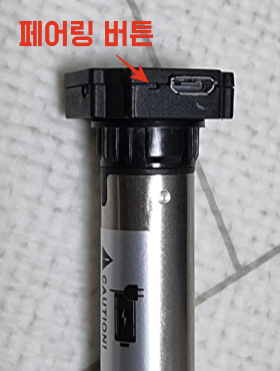

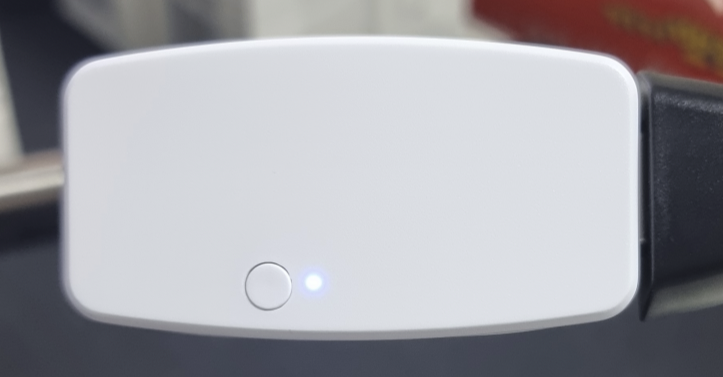

동글이를 전원이 들어오는 아무 USB에 꽂아주면 불이 들어오는데, 가운데 페어링 버튼을 5번 누르면 깜빡깜빡거리며 페어링 모드로 들어갑니다.

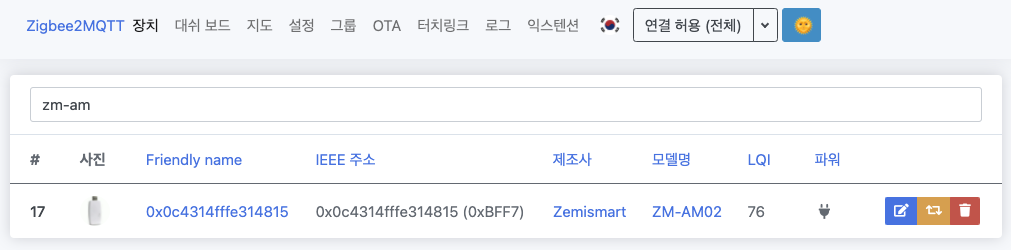

z2m 페이지 상단에 연결 허용을 눌러 페어링 해줍니다.





HA와 동글이는 페어링 되었습니다.



이제 모터와 동글이를 연결해줍니다.



모터와 리모컨, 모터와 동글이를 RF로 각각 등록해주는 과정입니다.



아래 과정은 뭘 참고할 만한 문서가 없어서 제대로 한 건지.. 할 필요가 없는데 한건지 사실 잘 모르겠네요.



어쨌든 연결되는 듯 반응을 했습니다.





모터의 페어링 버튼을 3초 누르면 정방향, 역방향으로 한 번씩 살짝 움직입니다.

(페어링할 준비가 되었다는 신호)

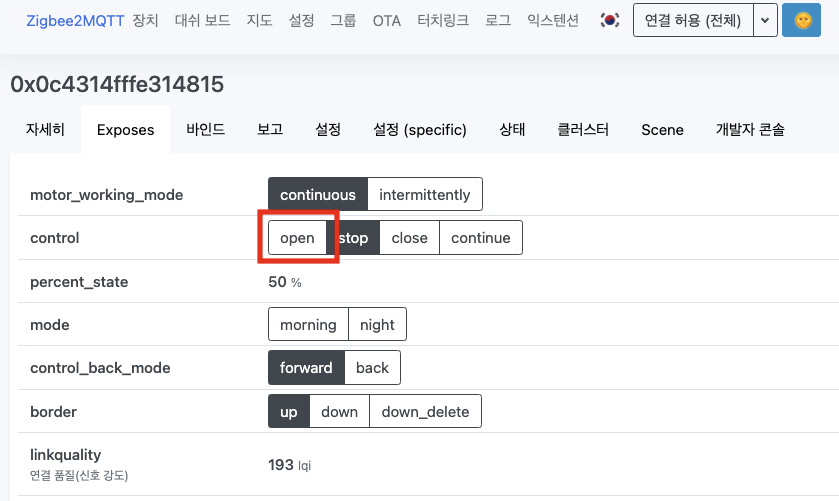

z2m exposes 탭에서 open 버튼을 눌러줍니다.

(리모컨은 처음부터 동작했는지 모터랑 페어링했는지 기억이 잘 안 나네요.. 매뉴얼 상으론 이 행위가 프로그래밍이라고 적혀있습니다.)





모터가 연결되었다고 정방향, 역방향으로 각각 한 번씩 살짝 움직여 줍니다.



사용자와 인터페이스를 이런식으로 하네요. 마치 로봇과 대화하는 것 같습니다.



여기까지 진행되었으면 모터 ← (RF 통신) → 동글이 ← (Zigbee통신) → HA가 연결된 상태입니다.



여기까지 진행하니... 아, 이거 로컬연결은 맞긴 한데 구성이 살짝 맘에 안 드네요.



상태 조회가 안 됩니다. 아래 지원되는 내용을 보면 죄다 /get은 안된다고 되어있습니다.



그냥 IR 리모컨과 다른 바가 없습니다. HA에서 무선으로 통신하는 게 동글이 구간만 zigbee일뿐.. 실제론 리모컨으로 동작시키는 것과 다른 바가 없으니 만족감이 좀 떨어지네요.



낮엔 블라인드를 올리고 밤엔 내린다. 정도는 사용할 수 있으나 상태 조회가 되지 않기 때문에 동작했는지 여부는 알 수 없습니다.





블라인드에 장착하기

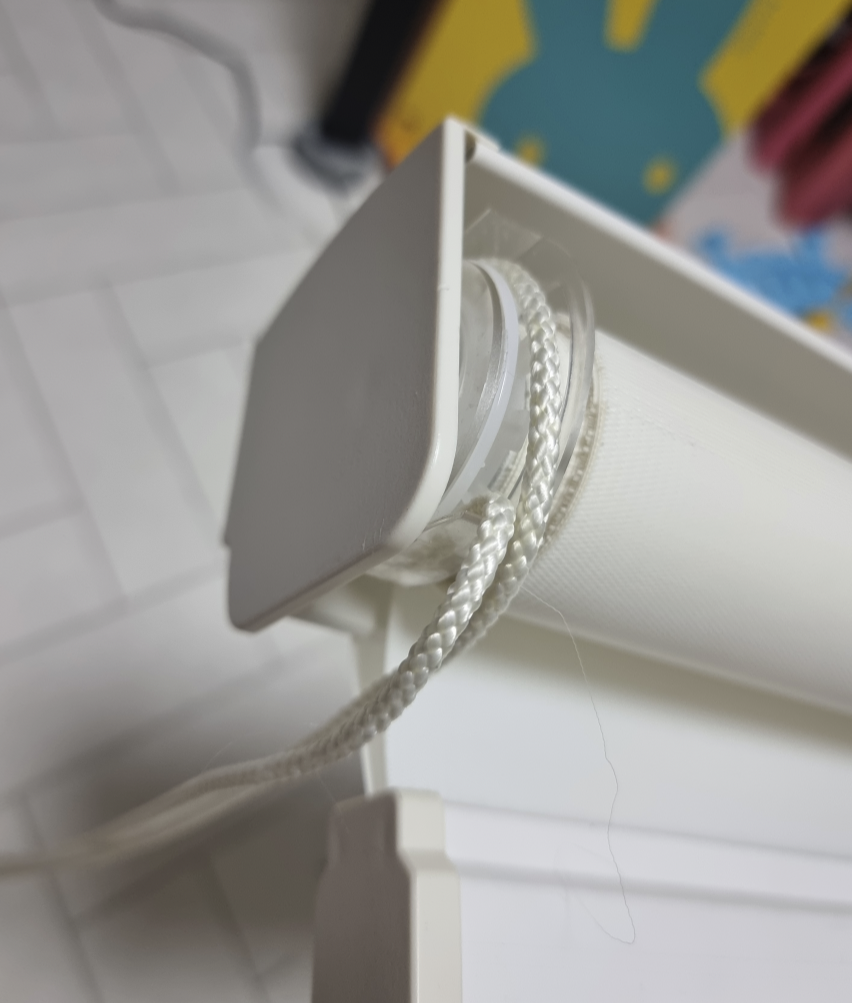

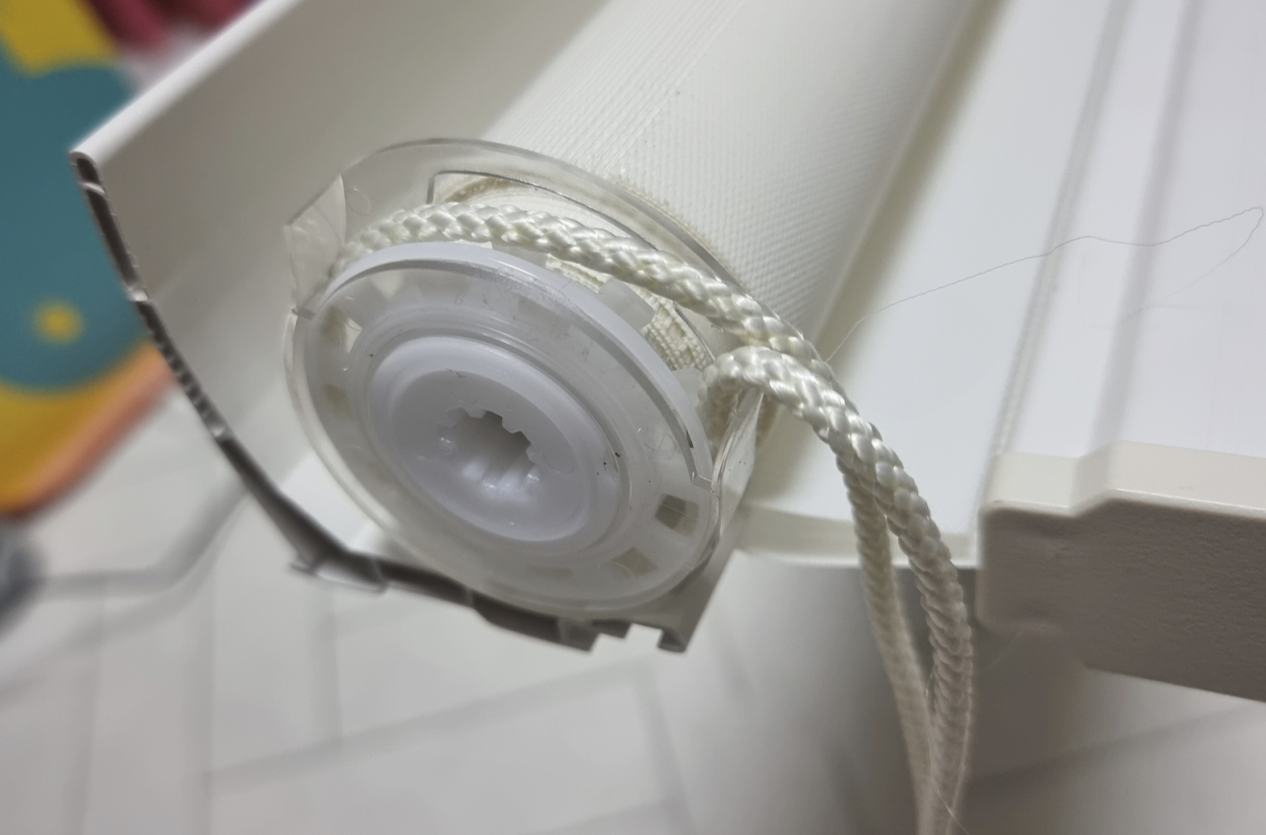

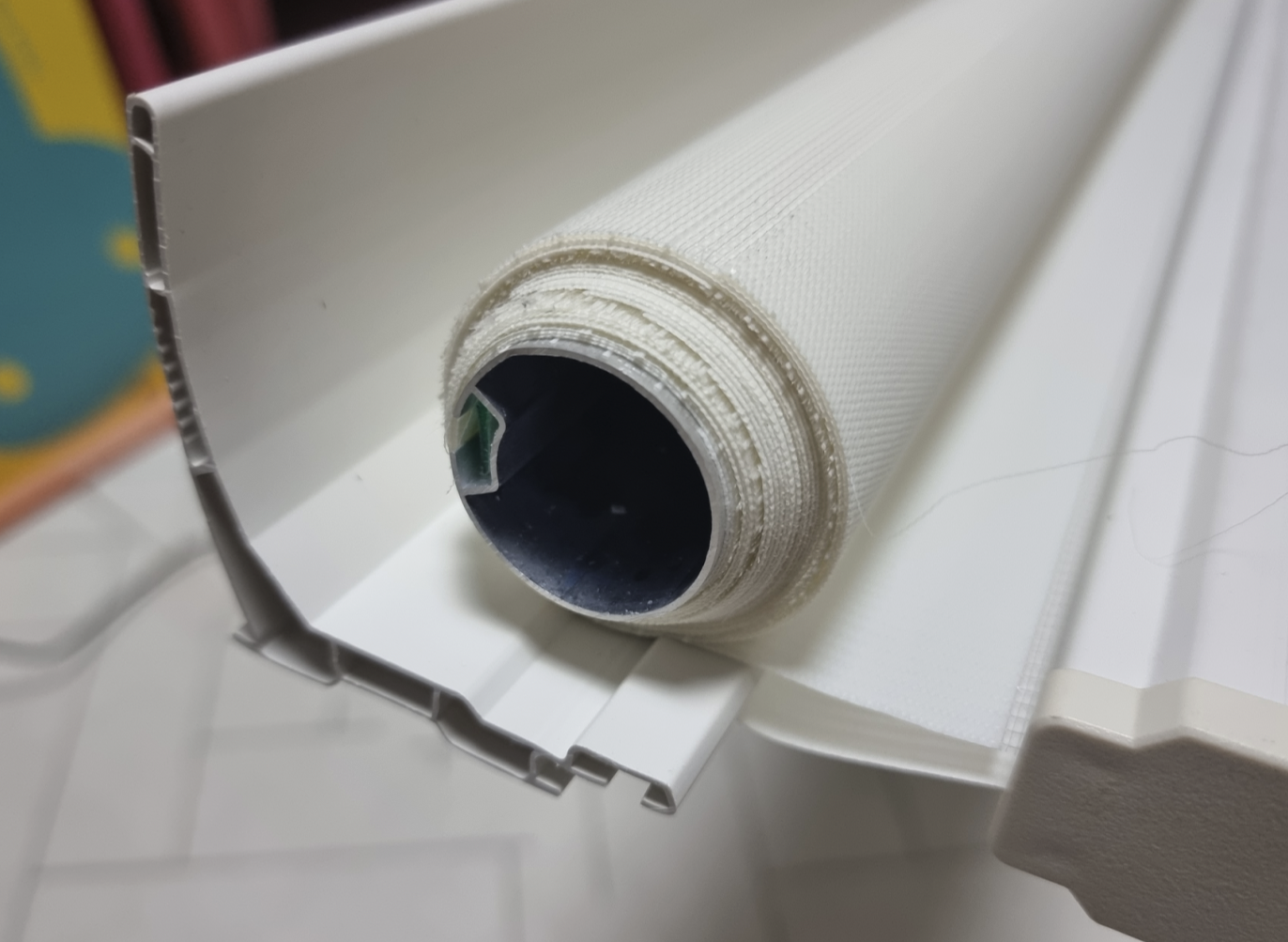

블라인드를 천장에서 떼서





옆면을 빼고….

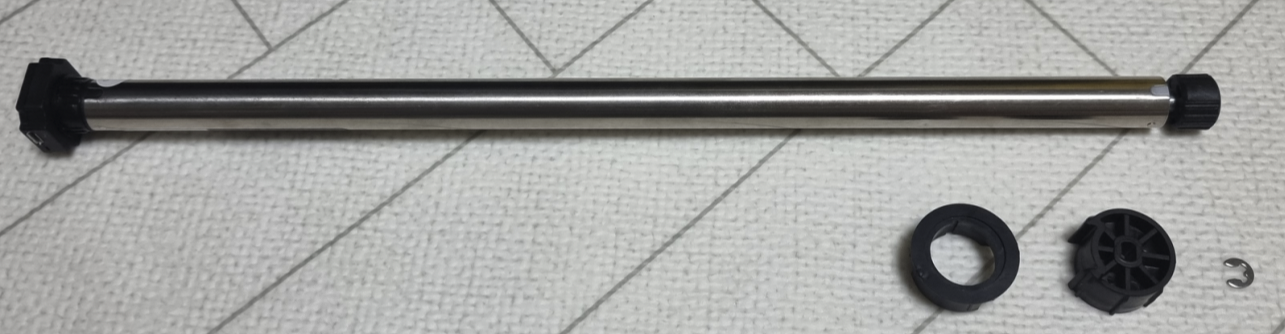

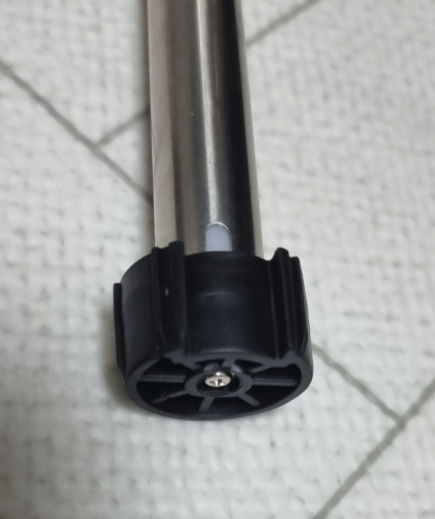

모터에 크라운, 어댑터를 달아줍니다.





위에 제품구성에 비닐에 담겨있던 크라운, 어댑터, 작은 쇠? 는 뭐 하는 앤지 모르겠습니다. (조립 다 하고 나사가 하나 남는 느낌.....)





나사를 풀고 원래 있던 보호용(?) 플라스틱을 제거합니다.



크라운을 넣어주고 (방향유의)

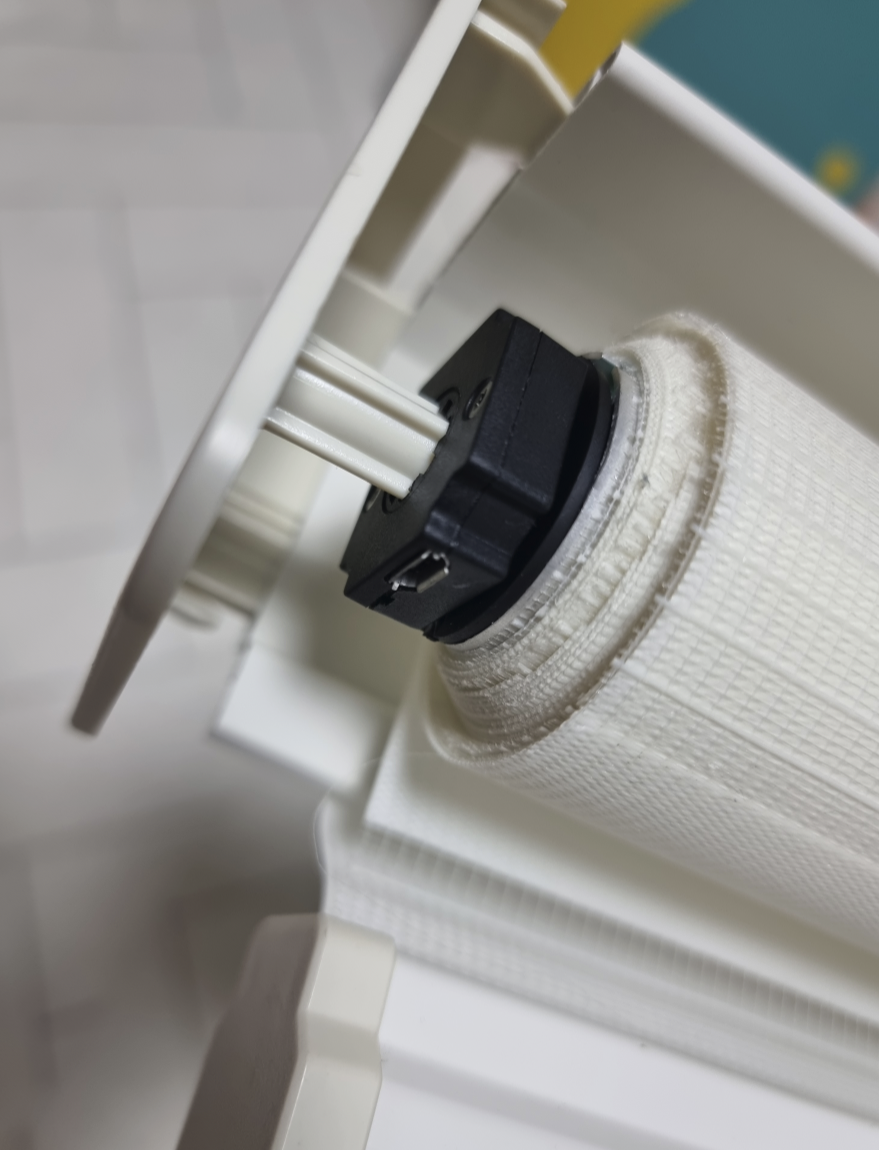

어댑터를 넣고 나사를 다시 조여줍니다.

대충 보면 사진상으로는 바뀐 게 없어 보이지만 중봉 홈에 들어가는 어댑터로 바꿔 꼈습니다.

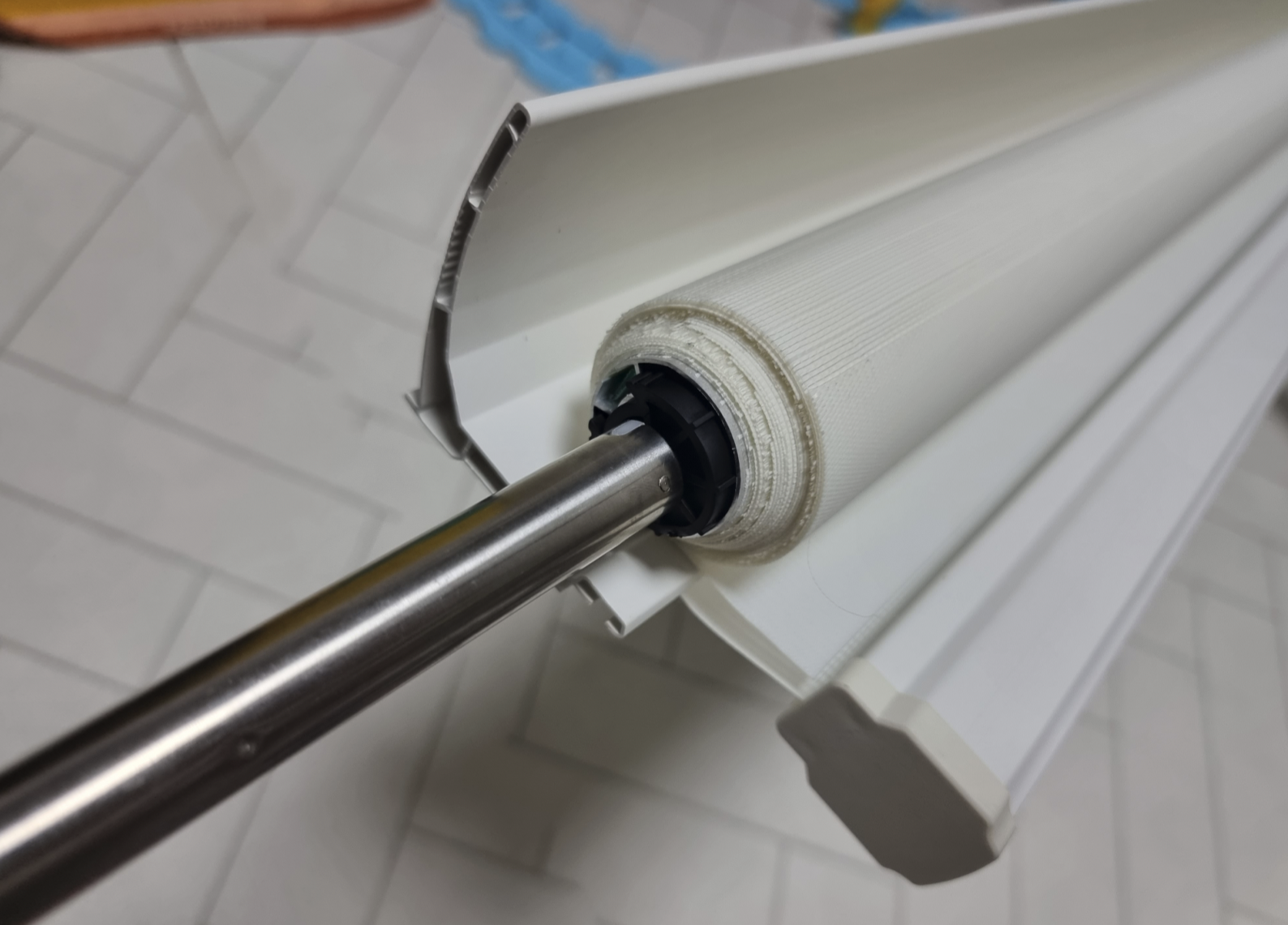

블라인드에 딱 맞게 들어갑니다.









?????????????? 안 닫히네요........

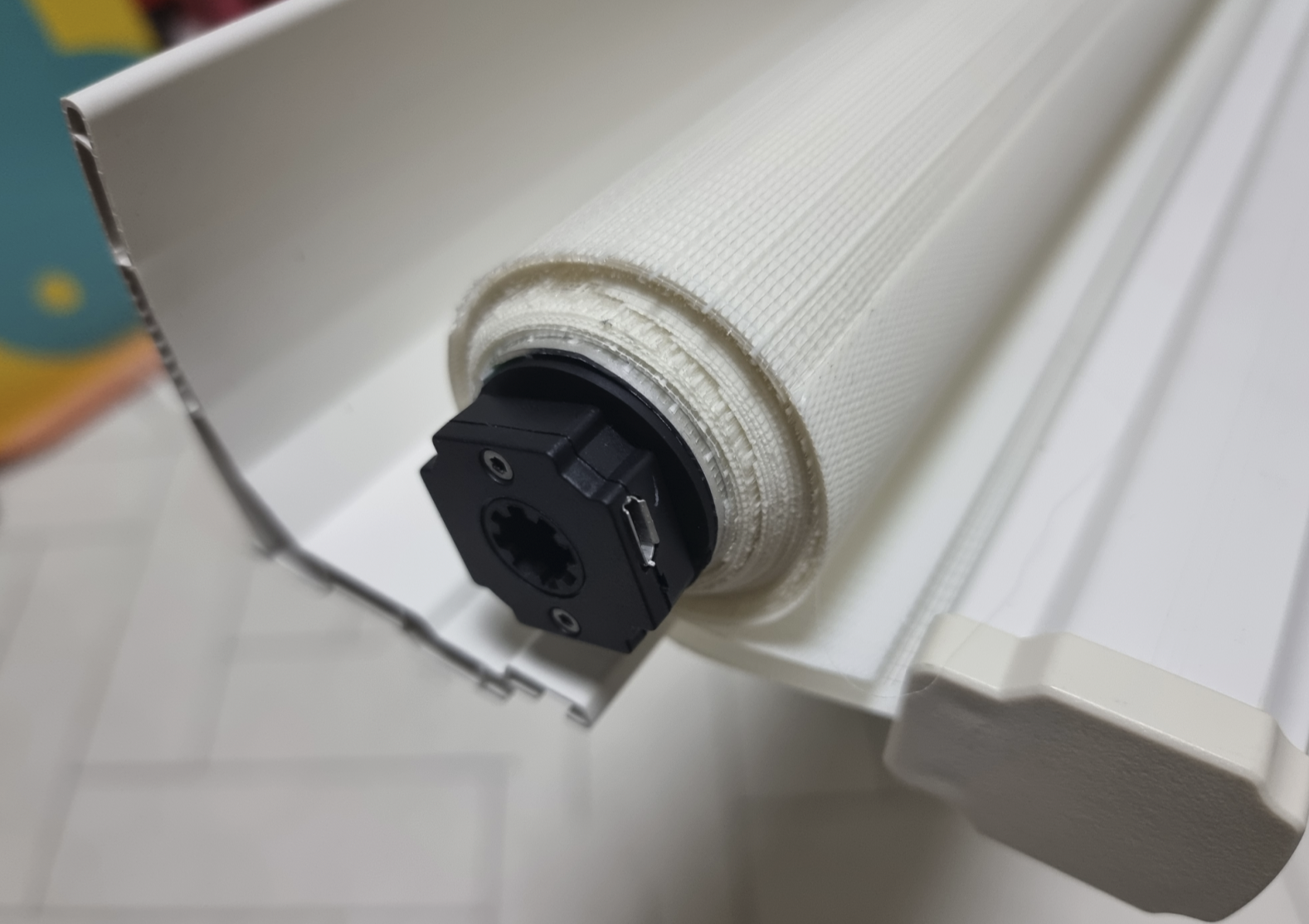

실톱으로 적당히 잘라서 넣었습니다.







방향 설정하기

위 페어링 단계에서 2번까지 진행했습니다. 리모컨으로 위로 버튼을 눌렀는데 블라인드가 내려오면 방향을 변경해주어야 합니다.

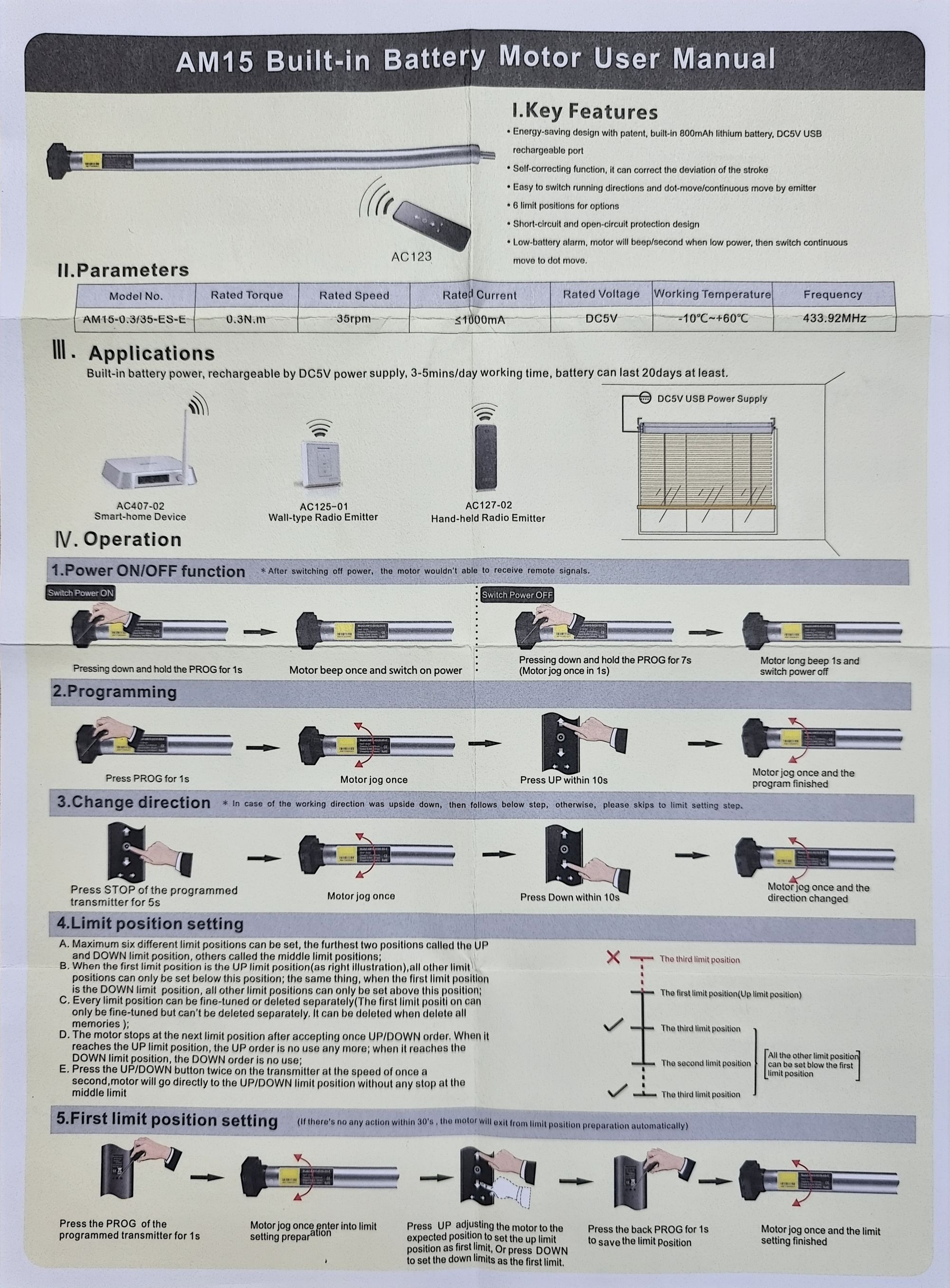

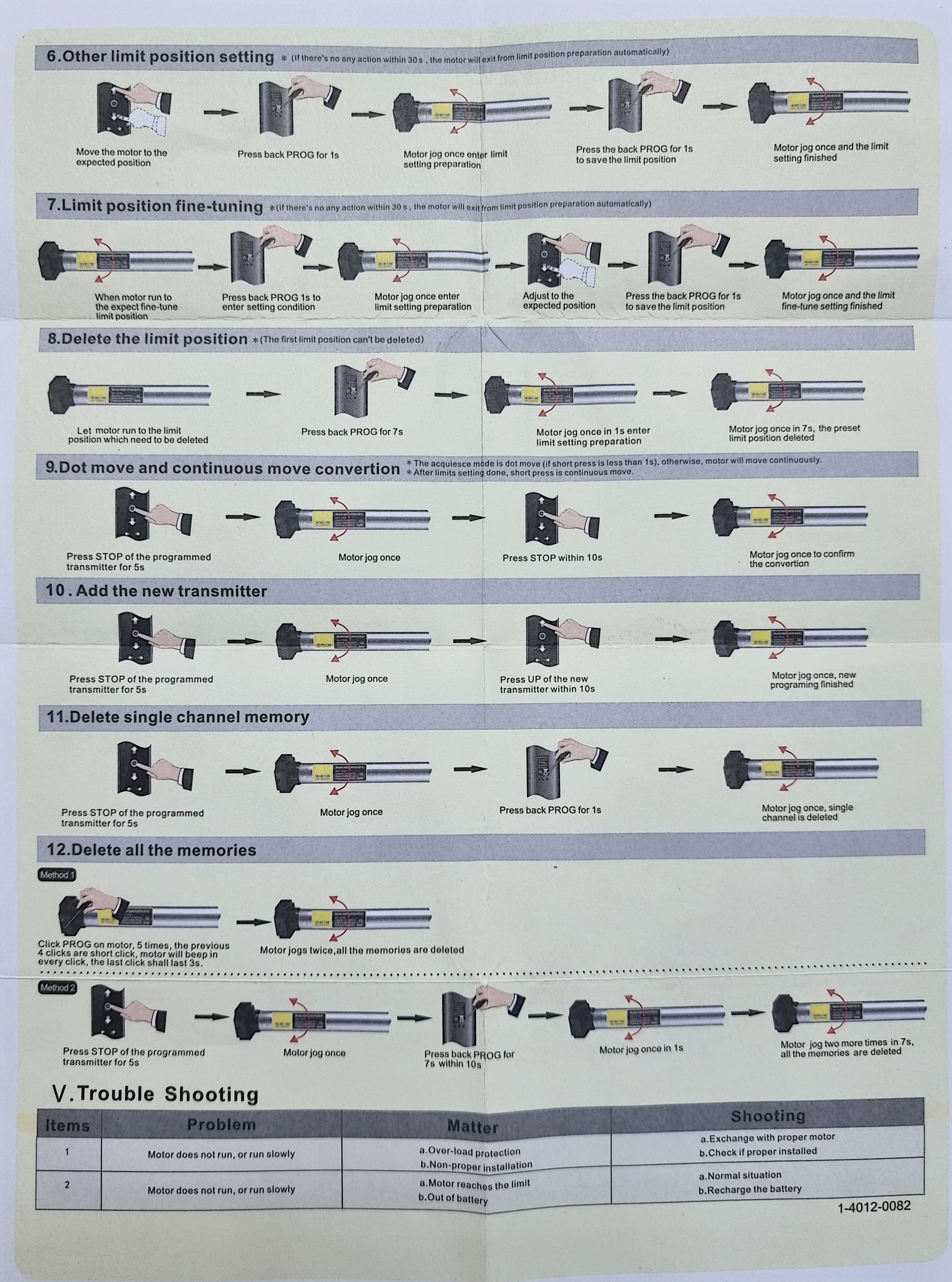

매뉴얼 3번 데로 정지 버튼 5초 누르기 → 모터 정방향 역방향 한 번씩 짧게 윙윙거림 → 리모컨 아래 버튼 10초 누르기 → 모터 정방향 역방향 한 번씩 짧게 윙윙거림 (방향 변경 완료)



상. 하단 설정하기

매뉴얼 5번 상단 설정하기



리모컨 뒷면 PROG 1초 찌르기 → 모터가 윙윙 반응 함 → 리모컨 상하 눌러 최상단으로 지정할 곳으로 이동하기 → 리모컨 뒷면 PROG 1초 찌르기 → 모터가 윙윙 반응 함 (완료된 것)



매뉴얼 6번 하단 설정하기



리모컨 상하 눌러 하단으로 지정할 곳으로 이동하기 → 리모컨 뒷면 PROG 1초 찌르기 → 모터가 윙윙 반응 함 → 리모컨 뒷면 PROG 1초 찌르기 → 모터가 윙윙 반응 함 (완료된 것)







자동화

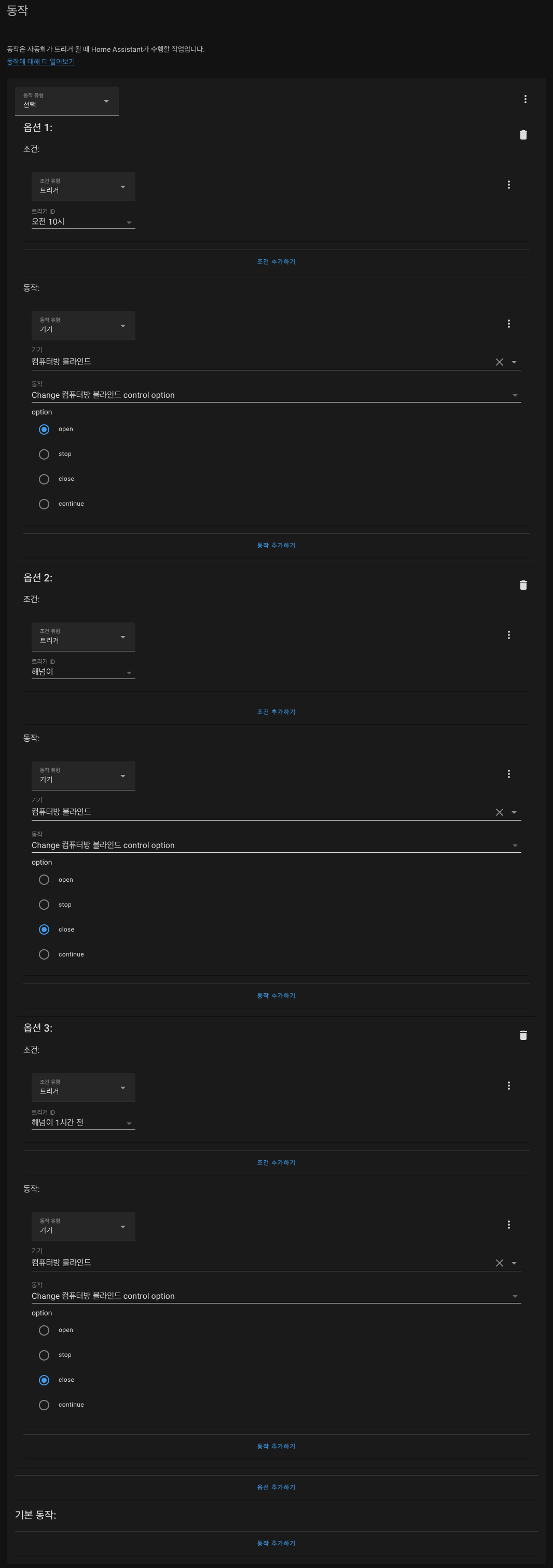

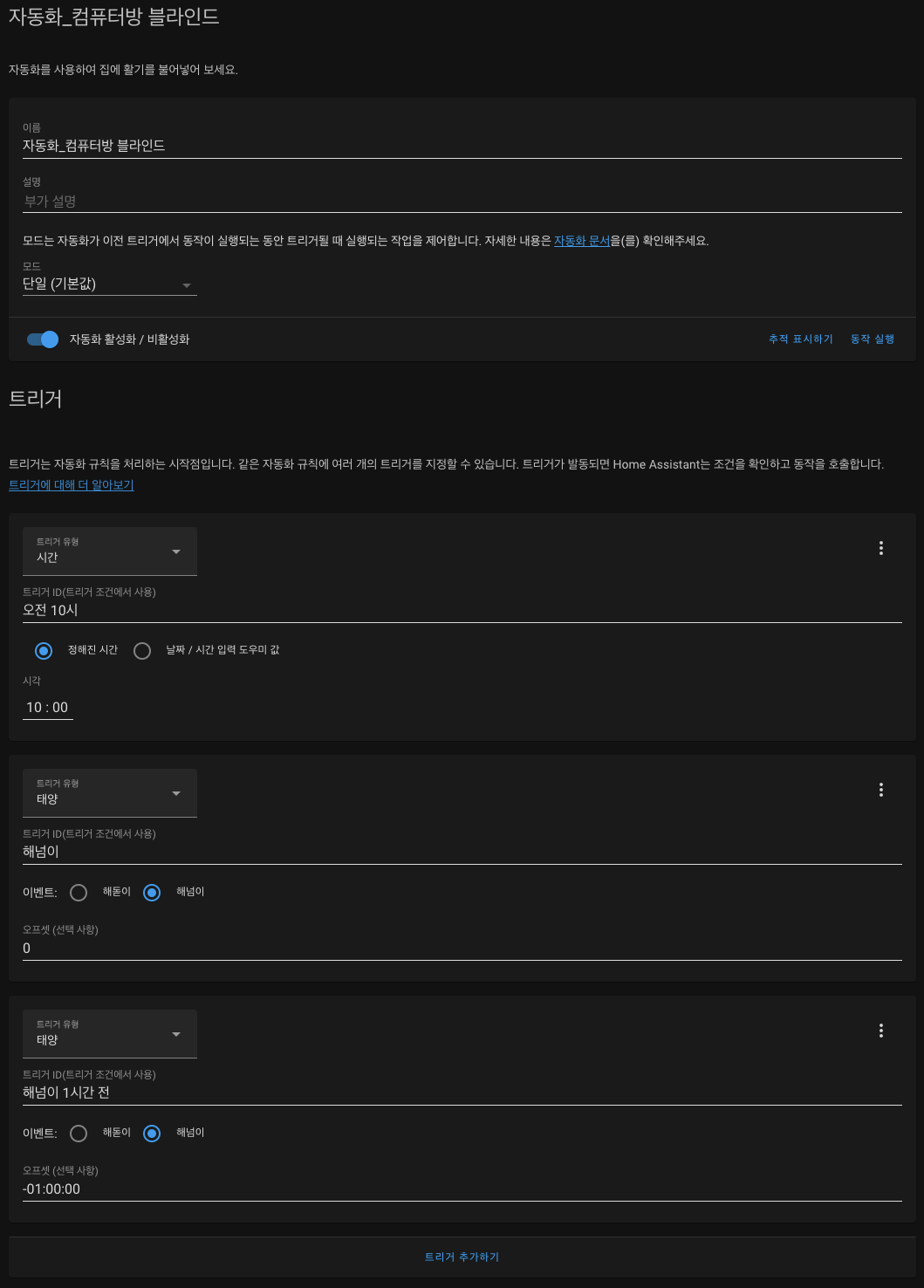

오전 10시에 블라인드 올리고 해지기 1시간 전에 내리기 자동화









총평



30mm 블라인드 중봉 교체 없이 모터 장착 가능한 제품임



zigbee 동글(옵션 별도 구매, RF 신호 변환기)을 통해 HA에 연결 후 자동화 가능

하지만, 자동화 수준은 블라인드 올린다/내린다, 밤모드/낮모드 수준



중봉 교체비용 + 38mm 모터값 보다는 저렴



상태 값 알 수 없음. 단방향 통신





개인적인 의견



이지롤 블라인드 모터가 배터리 모델로 나왔으면 좋겠다..
