부모님 댁에 있던 사연 있는 플러그입니다. 약정이 끝나고 이건 남겨두고 갔더군요. 그래서 지금은 제 집에서 활용 중입니다.



가끔 당근에 올라오는데 저렴하게는 만원에도 올라오더군요.









  • Z-Wave Stick

모델명 : GWG-02

uplus에서 서비스하고 있으니 당연히 국내 주파수를 쓰고 있습니다.





https://products.z-wavealliance.org/products/2113?selectedFrequencyId=17



https://products.z-wavealliance.org/products/2113?selectedFrequencyId=17

LGUplus IoT Hub is universal controller which can control several control groups. This IoT Hub can support full function of notification sensor, On/Off switch, Valve, Open/Closed and Door Lock products made for LGUplus. Other products made as general Z-Wav

products.z-wavealliance.org







  • 플러그

모델명 : SPD-02A

제조사 : 다원 DNS





https://products.z-wavealliance.org/products/2142?selectedFrequencyId=17



https://products.z-wavealliance.org/products/2142?selectedFrequencyId=17

The device can remotely power on/off to the load connected and will inform you of the electricity usage of your load. You can use it to measure the power of the load connected to the device (currently instantaneous power & used power).

products.z-wavealliance.org



세팅법





 1. 라즈베리파이에 스틱을 꽂아줍니다. 초록색 불이 들어옵니다.





 2. Z-Wave JS 애드온 설치 (공식 애드온)







애드온 설치 후 device를 usb로 선택해줍니다.







구동한 뒤 로그를 확인합니다.









저는 이미 설정이 되어있어서 Node 1번과 4번이 뜨는데 처음 등록할 때는 바로 뜨는지 모르겠네요.



Node 1은 Z-Wave 스틱이고 4번이 플러그입니다.



기기를 지웠다가 추가했다 하면서 증가했는데 환경마다 다르니 기기 목록에서 확인해보시면 됩니다.







플러그에서 5초간 버튼을 누르고 잠시 후(저는 한참 후....) Home Assistant에서 기기가 잘 보이는지 확인해줍니다.



이 과정을 하고 나면 플러그 Node 가 Z-Wave JS 로그에 떴던 것 같아요.



플러그가 전원 콘센트에 꽂혀있는 상태에서 버튼을 5초간 누르면 적색 LED가 점멸하게 될 때 손가락을 떼라고 매뉴얼에 나와있네요.

(위에 z-wavealliance 링크 타고 들어가시면 제조사 제공 매뉴얼이 있습니다.)



10초간 누르면 초기화된다고 합니다.







기기가 잘 등록되었는지 확인합니다.







Z-Wave JS 구성요소에 등록된 기기가 2개 확인됩니다. 기기가 추가되면 알림 메뉴에도 뜹니다.







취침등 콘센트를 클릭합니다. (저는 이미 등록 후 이름을 변경해서 이렇게 뜹니다)







Lovelace에 추가해줍니다.





이 방식이 아니더라도 둘러보기(Lovelace)에서 대시보드 편집으로도 추가 가능합니다.





저는 Google Assistant와 Home Assistant 연동 시 기기 동기화를 수동으로 설정했기 때문에 configuration.yaml 파일을 수정한 후 구글 홈 앱에서 새로 동기화를 해주었습니다.





바로 기기가 등록되고 음성인식 사용되네요.















반응형
반응형

사전 준비 사항



Google Assistant 연동 전 미리 준비해야 할 것이 있습니다.



Home Assistant를 설치하고 나서 http://ip주소:8123로 접속하실 텐데 Google과 연동하려면 https로 외부 서비스가 가능해야 합니다.



결론은 도메인이 필요하고, SSL 인증서가 필요합니다.



도메인은 무료든 구매하시든 상관없고 카페에선 dockdns를 많이 사용하시네요.



인증서는 무료인 Let's Encrypt를 많이들 쓰고 있습니다.





방법 1. 간단하게 Duck DNS 애드온으로 적용하는 가장 쉬운 방법입니다.

HomeAssistant



[유튜브] 7편. HA 설정하기 03 - HTTPS 접속하기 첫번째

안녕하세요~ 레이군 입니다.HA설치하기 일곱번째 시간을 들고왔어요..오늘도 뭔가 많네요....이쁜 모션그래픽을 넣을줄 모르는 1인이니, 저희 아들들 사진으로 채웠습니다!

cafe.naver.com





방법 2. Synology DDNS를 사용하고 있다면 깔끔하게 sub 도메인으로 추가할 수 있습니다.

https://ha.xxxx.synology.me 식으로 접속이 가능합니다.

HomeAssistant



Synology DSM 역방향 프록시 설정 (https:// 주소 사용하기)

대한민국 모임의 시작, 네이버 카페

cafe.naver.com





기타 방법. 개인 도메인 + SSL 인증서 적용



저는 개인 도메인에 Home Assistant 운영 중인 IP로 서비스 도메인을 연결하고 Let's Encrypt로 인증서를 받아서 https를 적용하였습니다.





Let's Encrypt는 3개월 단위로 갱신이 필요하니 주기적으로 갱신하도록 자동화하는 것이 중요한 포인트입니다.




통합 구성요소 수동 등록



구글의 음성인식을 사용해서 Home Assistant에 등록된 기기들에게 일을 시켜볼 단계입니다.



구글에서 요구하는 https 주소를 갖는 것을 사전 준비사항에서 진행을 했고요.



아래 두 가지 작업을 진행하겠습니다.

  1. Google Assistant에게 내 음성을 통해 시킬 준비
  2. Home Assistant에게 Google Assistant가 시키면 받아들일 준비



1. Google Assistant에게 내 음성을 통해 시킬 준비

번역본(일부 공식 매뉴얼과 다른 내용이 있어 번역본은 참고만 하였습니다.)

구글 어시스턴트(Google Assistant)



구글 어시스턴트(Google Assistant)

Setup for Google Assistant integration

hakorea.github.io

공식 매뉴얼 Google Assistant



Google Assistant

Setup for Google Assistant integration

www.home-assistant.io







1. Actions on Google console 프로젝트 생성 및 설정



Actions on Google은 사용자가 Google 어시스턴트를 사용해 작업을 수행하도록 지원하는 서비스입니다.



쉽게 말해, 내가 구글 홈 미니를 통해서 말하는걸 → (음성인식 기능은 AI 스피커를 활용) → Home Assistant가 뭘 해야 할지를 정해준다(Action)입니다.



계정은 별도로 하나 더 생성하시길 추천드립니다. 개인 계정의 많은 연결된 동기화 서비스(캘린더, 연락처, 메모 등)가 구글 홈 미니를 통해 공유될 수 있습니다.



개인 계정 외 집 제어용 xxxxx.home@gmail.com 정도가 딱 적당합니다.







https://console.actions.google.com/ 접속하여 로그인 후 New project를 누릅니다.



프로젝트 명은 알아서 정하시면 돕니다. 언어와 지역을 선택해줍니다.







Smart Home 클릭 후 Smart Building 클릭



Action 추가하기



아래 이미지 참고하여 Action 추가 메뉴로 접속





Fulfillment URL을 작성합니다.



https://[YOUR HOME ASSISTANT URL:PORT]/api/google_assistant



붉은색 부분을 자신의 Home Assistant 주소를 적어줍니다.(https 작업했던 주소)





저장 후 프로젝트 설정에서 Project ID를 메모장에 잘 복사해둡니다. (잠시 뒤 사용 예정)





Account linking 메뉴로 가서 Home Assistant와 연동에 필요한 설정을 합니다.



Client ID : https://oauth-redirect.googleusercontent.com/r/[YOUR_PROJECT_ID]

(위에서 복사해놨던 Project ID를 여기서 붙여 넣습니다)



Client Secret : 아무거나

(Home Assistant에서는 안 쓰인다고 아무거나 하라네요)



Authorization URL : https://[YOUR HOME ASSISTANT URL:PORT]/auth/authorize

Token URL : https://[YOUR HOME ASSISTANT URL:PORT]/auth/token



Configure your client의  scopes에 email 입력 후 add scope 누르고 , name을 입력 후 add scope 눌러 각각 추가해줍니다.



Google to transmit clientID and secret via HTTP basic auth header 은 체크를 해제해줍니다.





테스트 앱을 생성해줍니다





기기 테스트가 활성화되어있는지 확인합니다.





2. 다른 사용자 추가 필요시



Google Assistant를 통해 가족 등이 제어를 위해 권한 추가할 경우 아래 링크 참고하시면 됩니다. 제 경우는 구글 홈 미니를 통해서만 음성인식을 할 경우라 이 과정을 진행하지 않았습니다. 나중에 추가 가능합니다.



가족 초대가 필요할 경우 - Google Assistant







3. 기기 동기화 설정



구글 서버와 상태 정보를 동기화하기 위해 필요한 작업입니다.





서비스 계정 생성을 위해 GCP 콘솔 사이트로 이동합니다.



https://console.cloud.google.com/apis/credentials/serviceaccountkey



Google Cloud Platform

하나의 계정으로 모든 Google 서비스를 Google Cloud Platform을 사용하려면 로그인하세요.

accounts.google.com





프로젝트 선택 후 서비스 계정 만들기





적당한 이름으로 생성



저는 이미 만들어놓은 게 있는데 스샷 찍으려고 하나 더 만들어 봤습니다.





서비스 계정 > 서비스 계정 토큰 생성자 권한 추가









계속 후 완료







키 관리에서 키를 생성합니다.













생성된 json 파일이 다운로드됩니다. 이 파일 이름을 service_account.json으로 변경합니다. 나중에 Home Assistant에서 사용됩니다.



HomeGraph API 사용 설정해줍니다.



https://console.cloud.google.com/apis/api/homegraph.googleapis.com/overview



Google Cloud Platform

하나의 계정으로 모든 Google 서비스를 Google Cloud Platform을 사용하려면 로그인하세요.

accounts.google.com











Home Assistant 구성 설정





애드온 스토어에서 파일 에디터나 Visual Studio Code를 설치해줍니다.





받아놨던 service_account.json 파일을 config 경로에 업로드해줍니다.







config 폴더에 있는 configuration.yaml을 편집합니다. (통합과 구성 관련된 메인 파일)





# Example configuration.yaml entry
google_assistant:
  project_id: YOUR_PROJECT_ID
  service_account: !include SERVICE_ACCOUNT.JSON
  report_state: true
  exposed_domains:
    - switch
    - light
  entity_config:
    switch.kitchen:
      name: CUSTOM_NAME_FOR_GOOGLE_ASSISTANT
      aliases:
        - BRIGHT_LIGHTS
        - ENTRY_LIGHTS
    light.living_room:
      expose: false
      room: LIVING_ROOM



Google Assistant 정보와 구성요소 (스위치, 전등 등)를 입력할 겁니다.



Home Assistant에서 등록해둔 구성요소를 자동으로 불러올 수도 있고 수동으로 등록할 수 있는데 저는 수동으로 설정했습니다.





제가 쓰고 있는 설정입니다. (#은 주석입니다.)



# Google Assistant Configuration
google_assistant:
  project_id: YOUR_PROJECT_ID # services_account.json 파일 안에 있는 project_id
  service_account: !include service_account.json
  report_state: true
  expose_by_default: false # 기본적으로 기기들을 연동할지 여부를 결정 (수동으로 추가하기 위해 false 처리)
  entity_config:
    light.kocom_bedroom_light0: # 안방 전등
      name: 전등
      expose: true
      aliases:
        - 전등
        - 불
      room: 안방
    switch.node_4: # 안방 취침등
      name: 취침등
      expose: true
      room: 안방
    light.kocom_dressingroom_light0: # 옷방 전등
      name: 전등
      expose: true
      aliases:
        - 전등
        - 불
      room: 옷방
    light.kocom_livingroom_light1: # 거실 전등
      name: 전등
      expose: true
      aliases:
        - 전등
        - 불
      room: 거실
    light.kocom_kitchen_light1: # 주방 전등
      name: 전등
      expose: true
      aliases:
        - 전등
        - 불
      room: 주방
    light.kocom_kitchen_light2: # 식탁 전등
      name: 전등
      expose: true
      aliases:
        - 전등
        - 불
      room: 식탁
    light.kocom_playroom_light0: # 컴퓨터방 전등
      name: 전등
      expose: true
      aliases:
        - 전등
        - 불
      room: 컴퓨터방
    switch.kocom_wallpad_elevator: # 엘리베이터
      name: 엘리베이터
      expose: true
    fan.kocom_wallpad_fan: # 환기
      name: 환기
      expose: true
      room: 오리네





설정 파일에 대한 설명은 공식 가이드 또는 번역 페이지 보시면 됩니다.





https://www.home-assistant.io/integrations/google_assistant/#configuration-variables



Google Assistant

Setup for Google Assistant integration

www.home-assistant.io

https://hakorea.github.io/integrations/google_assistant/#configuration



구글 어시스턴트(Google Assistant)

Setup for Google Assistant integration

hakorea.github.io





여기까지 진행하셨다면 Google Assistant와 Home Assistant가 연동되도록 "설정"까지 된 것입니다.





Google Home 앱에서 Home Assistant의 기기를 등록해주면 구글 홈 미니의 음성인식을 활용하여 기기를 제어할 수 있게 됩니다.







안드로이드 기준으로 작성하였습니다.





Google Home 앱을 설치하고 + 버튼을 눌러 추가해줍니다.





혹시 구글 계정을 여러 개 사용하신다면 Actions on Google에 사용한 계정으로 로그인해줍니다.





Google 호환 기능을 누르고 Actions on Google에서 만들었던 앱을 선택해줍니다. 만들 당시 이름을 지정하셨다면 그 이름으로 찾으시면 됩니다.



Actions on Google에서 만든 앱을 선택하면 Home Assistant 로그인 창이 뜹니다.



로그인을 하고 나면 설정해뒀던 기기들이 등록됩니다.











구글 홈 미니를 등록해두었다면 오케이 구글, 안방 불 꺼줘 라고 말하면 불을 꺼줍니다.







엘리베이터는 스위치로 등록되어있어서 엘리베이터 켜줘 라고 말해야 호출이 됩니다.









반응형
반응형

Home Assistant에 코콤을 연동하기 위해 2개 애드온 설치가 필요합니다.







1. Mosquitto (MQTT broker) 설치

MQTT가 무엇인지 궁금하신분은 아래 글을 읽어보시면 도움이 될 것 같습니다.

medium.com/@jspark141515/mqtt%EB%9E%80-314472c246ee



MQTT란?

MQTT는 M2M, IOT를 위한 프로토콜로서, 최소한의 전력과 패킷량으로 통신하는 프로토콜입니다. 따라서 IOT와 모바일 어플리케이션 등의 통신에 매우 적합한 프로토콜입니다.

medium.com





공식 애드온에서 Mosquitto broker 설치 후 설정



공식 애드온에서 Mosquitto broker 설치



구성 탭에서 아래와 같이 설정해줍니다. (기본값에서 로그인정보만 추가해줬습니다.)

logins:
  - username: 아이디
    password: 패스워드
anonymous: false
customize:
  active: false
  folder: mosquitto
certfile: fullchain.pem
keyfile: privkey.pem
require_certificate: false










2. 코콤 애드온 설치



코콤 애드온 설치

저장소 URL



github.com/HAKorea/addons



HAKorea/addons

Korean Community Add-ons for HA Supervised(Hassio) - HAKorea/addons

github.com







설정 방법

github.com/HAKorea/addons/tree/master/kocomRS485#installation



HAKorea/addons

Korean Community Add-ons for HA Supervised(Hassio) - HAKorea/addons

github.com





설정이 잘 되었다면 코콤 월패드에서 제어 하는 조명, 플러그, 보일러, 환기, 가스, 엘리베이터 제어가 HA 에서도 가능해집니다.



Mosquitto broker와 Kocom Wallpad Controller with RS485 애드온이 잘 돌고 있다면 로그에 잘 찍히는 것을 확인할 수 있습니다.







또 다른 확인 방법은 MQTT Explorer 프로그램을 사용해서 데이터를 볼 수 있습니다.



MQTT Explorer 접속 설정



MQTT 데이터 확인 가능합니다.



MQTT Explorer 데이터 확인



여기까지 오셨다면 Home Assistant에서 제어가 가능해집니다.



왼쪽메뉴의 둘러보기가 lovelace라는 대시보드 형태로 된 곳이고 여기에 여러 카드를 추가할 수 있습니다.









이제 마지막 단계는 Google Assistant를 통해 음성인식으로 Home Assistant의 기기들을 제어 하는 것만 남았네요.

반응형
반응형

설치 관련 글은 중간에 스크린샷을 아예 찍질 못해서 참고 했던 글로 대체 합니다. 다른 분들이 정리를 잘 해놓으셔서 제가 굳이 다시 정리할 필요가 없긴 하네요.

구매 리스트 (167,000원)

  • 라즈베리파이 4(램4GB)
  • 아르곤 M.2 케이스
  • 트랜센트 MTS830S SSD(128GB)
  • USB AM-AM 케이블(50CM)
  • 전원 5V-4A + USB-C 커넥터
  • (필요시) Micro SD 카드 & 리더기






조립하기

  • 설명서 대로 조립합니다

참고하시면 좋은 글

cafe.naver.com/koreassistant/4523



1-1. HomeAssistant 설치하기(라즈베리파이4b)

안녕하세요. 랜이입니다. 드디어 초보입문가이드의 시작인 HomeAssistant설치하기 를 게시하네요. 이미지와 글로 작성하려니 내용이 길어질듯하여 동영상으로 올립니다. (...

cafe.naver.com










HassOS 설치하기

Home Assistant Operating System (formerly HassOS) 은 Home Assistant와 Add-ons을 운영하기 위한 OS 입니다.



Home Assistant는 다양한 기기에서 설치방법을 제공합니다.



장비는 주로 NUC, 라즈베리, 시놀로지 NAS



설치 환경은 OS, Docker 를 많이 선택하시는것 같습니다.



저는 라즈베리파이에 Home Assistant OS를 SSD에 이미지 통채로 넣어주는 방식으로 설치 했습니다.



설치 방식은 어느걸 해도 상관없지만 애드온을 쓰기 위해선 OS 이미지로 설치하거나 Home Assistant Supervised를 설치 하셔야 합니다.





HA 공식 사이트설치 방식에 따른 기능 차이



설치 방법에 대한 공식 사이트 설명

www.home-assistant.io/installation#compare-installation-methods



Installation

Install Home Assistant

www.home-assistant.io



라즈베리 파이에 설치하기 공식 사이트 가이드

www.home-assistant.io/installation/raspberrypi



Raspberry Pi

Install Home Assistant on a Raspberry Pi

www.home-assistant.io



Raspberry Pi 4 64-bit 로 설치함, 라즈베리파이 8기가 이신분은 32비트 설치가 안되므로 64비트로 설치 하셔야 합니다.








SSD로 부팅안될 경우

블로그 보고 EEPROM 펌웨어 업데이트 진행했습니다.

2020년 하반기 이후 제조된 라즈베리파이 4는 EEPROM이 업데이트 되어 출고 된다는데... 제껀 이전 버전이었나봅니다.

SSD 부팅이 바로 안되는 문제로 SD 카드로 업데이트를 해줬습니다. 카페 공동구매를 진행하셨던 베어팹님 블로그 참고.

m.blog.naver.com/emperonics/221979352174



라즈베리파이4 usb(SSD)로 부팅시키기

라즈베리파이4 USB로 부팅하기 *2020년 하반기 이후 제조된 라즈베리파이4는 eeprom이 업데이트 된 상태...

blog.naver.com










WiFi 설정

아래 링크 참고하여 WiFi 설정을 해줬습니다.

중간쯤 Setting Up Wi-Fi for Home Assistant 부분을 참고하세요.

Setting up Home Assistant on the Raspberry Pi



Setting up Home Assistant on the Raspberry Pi

Automate your home

pimylifeup.com

아.. 한글로 잘 설명해주신분이 계셨네요.

HomeAssistant



[1편] 홈어시스턴트 HASS OS 공식OS 라즈베리파이4 설치 방법

대한민국 모임의 시작, 네이버 카페

cafe.naver.com








Home Assistant 접속하기

부팅이 완료되면 공유기에서 ip를 확인한 뒤 http://ip:8123 으로 접속합니다.



처음엔 계정을 만드는 화면이 뜨는데 찍어 놓은게 없어서 로그인 화면으로 대체 합니다.





HA 로그인 화면






Argon ONE fan 설정하기

1. I2C 활성화 애드온 설치





애드온 설치





추가할 저장소 URL



github.com/adamoutler/HassOSConfigurator



adamoutler/HassOSConfigurator

A set of Add-Ons to configure HassOS For various platforms and development purposes. - adamoutler/HassOSConfigurator

github.com

github.com/adamoutler/HassOSArgonOneAddon



adamoutler/HassOSArgonOneAddon

A Home Assistant Addon for Argon One Fan Control. - adamoutler/HassOSArgonOneAddon

github.com





우선 저장소 추가 되었다면 저장소에 올라온 애드온들이 보일거에요.



먼저 HassOS I2C Configurator 애드온을 설치 해줍니다.



보호모드 해제 해주시고 시작을 누르시면 로그에 재부팅 2번 하라는 메세지가 뜹니다. 저는 이미 수행했기 때문에 Found i2c access! 라는 메세지가 뜨네요. 활성화가 된 이후 이 애드온은 삭제 해도 됩니다.





HassOS I2C Configurator 설정





혹시나 안되시는 분은 직접설정 방법

www.home-assistant.io/common-tasks/os#enable-i2c



Common Tasks - Operating System

Common tasks for Home Assistant Operating System

www.home-assistant.io







2. ArgonOne Active Cooling 애드온 설치



설정은 처음에 화씨로 설정되어있는데 섭씨로 바꿔줍니다.



팬 동작 설정





여기까지 오셨으면 팬이 돌아가는 소리가 이제 들리실거에요.



하드웨어는 준비가 다 되었네요.

반응형
반응형

사전에 읽으면 도움되는 글

[홈IoT] COMMAX 월패드 RS485 통신하기



[홈IoT] COMMAX 월패드 RS485 통신하기

COMMAX 월패드 통신하기 2020월 5월 3일 루피영호 차 례 □ 목 표 □ 준비물 □ 통신포인트 □ 싱크...

blog.naver.com

HomeAssistant Core / 코콤 월패드 샤오미 공기청정기 연동하기 / Elfin EW11 / RS485



HomeAssistant Core / 코콤 월패드 샤오미 공기청정기 연동하기 / Elfin EW11 / RS485

안녕하세요? 도정진입니다. 새로 이사한 집이 나름 최신식이라 월패드가 있었습니다. 이 월패드의 다수 기능을 휴대폰으로 가져와보도록 하겠습니다. 한편, 아래의 글은 IOT 어린이.. 아린이가

blog.djjproject.com




작업 과정

통신 데이터를 캡처하기 위해서 크게 아래 과정이 필요합니다.

  1. 우리 집 월패드 제조사
  2. 통신 구간 확인 (RS485로 통신하는 다양한 장소)
  3. EW11 연결





1. 우리 집 월패드 제조사 및 모델명 확인

월패드 제조사마다 통신 데이터가 다른데 다른 사람이 올려둔 자료를 미리 찾아두면 좋습니다.





2. 통신 구간 확인 (RS-485로 통신하는 다양한 장소)

아래 공간 중 한 곳에서 신호를 보내도록 작업해야 합니다.

설치 위치는 문제가 생겼을 때 쉽게 손볼 수 있는지를 고려하는 게 좋습니다. 월패드 뒤에 숨겨두면 문제 생길 때마다 월패드 해체를..

저의 경우에는 싱크대 하부장 보일러 밸브 제어기에서 배선은 내부로 작업하고 외부에 EW11을 놔두는 환경으로 구성했습니다.

  • 싱크대 하부장 보일러 밸브 제어기
  • 가스 감지기
  • 통신단자함(저희집엔 없었습니다)
  • 월패드 뒤 벽속
  • 등등



3. EW11 연결



  • EW11 외 대안 : 유선 연결 RS485 to USB

이런 식으로 RS485 to USB를 사용할 경우 라즈베리파이를 싱크대에 같이 위치해주어야 합니다.

찍어 놓은 사진이 이거밖에 없네요. 저는 이 방법으로 라즈베리 2로 테스트를 하고 EW11과 라즈베리 4를 구매했습니다.

이 과정은 굳이 거치지 않고 바로 EW11을 연결해도 무방합니다. RS485 usb로 검색하시면 많이 나오고 배송비가 더 나옵니다 ㅋㅋ



RS485 to USB



  • EW11 RS485 to WiFi

알리에서 1.5만 원 정도에 구매를 하고 일주일 정도 배송 기간이 걸렸습니다.

구매시 모델명을 유의하세요. EW10은 RS-232 시리얼용이라 EW11로 구매해야 하고 저는 외부 안테나 버전(EW11A0)을 구매했습니다.





처음 세팅은 전원만 인가한 뒤 통신설정을 해주는 과정입니다.



남는 USB 케이블을 잘라 아래 처럼 피복을 벗겨 냅니다.



USB 케이블로 전원케이블 만들기





+엔 빨간선(VCC) -엔 검은색(GND) 선을 연결해줍니다. 반대로 연결하면 안돼요. 위에 자세히 보시면 처음에 반대로 연결해서 받자마자 고장 낼 뻔 ㅋㅋ





EW11 전원 케이블 연결방법



USB 케이블은 5V 전원인데, EW11A0는 5~36V까지 가능하다고 되어있네요. 정상적으로 전원이 인가되면 EW11_ 로 시작하는 WiFi에 연결해줍니다.



브라우저에서 10.10.100.254 로 접속한 뒤 admin/admin 기본 계정으로 접속한 뒤 설정해줍니다.





  • EW11 시스템 세팅

시스템 설정



Authentication 에서 사용자, 비번 수정

WAN Settings DHCP ON 해주는 게 좋습니다. 나중에 접속 못해서 초기화해야 할 일 생길 수 있어요. DNS는 구글 DNS로 변경했습니다. (EW11에서 도메인 주소로 접속할 일이 없어서 의미는 없습니다)

WiFi Settings 각 집에 사용중인 WiFi ssid와 접속 비번을 설정해줍니다.

NTP Settings 구글 타임서버로 설정해줬습니다.





  • EW11 시리얼포트 세팅



시리얼포트 설정



  • EW11 통신 설정

TCP 설정



8899 포트로 설정해줍니다.











저는 싱크대 아래 밸브 제어기에 랜선을 3미터 정도로 잘라서 라인을 추가해줬습니다. 그리고 선을 빼서 싱크대 위로 올렸습니다. 식기세척기 때문에 싱크대 구멍을 내놓은 게 있어서 나중에 유지보수를 위해 케이블을 밖으로 빼놨습니다.







랜선을 절적한 길이로 자른 후 결선해주었습니다.



기판에 RS485라고 적혀있는 곳은 코콤 데이터가 아니어서 다른 곳에 연결하면서 테스트했습니다. 밸브 제어기 제품이 코콤 말고 다른 다른 월패드도 지원하는 것 같은데 기기 세팅이 다를 수 있다고 추측만 하고 있습니다.



정상적이라면 RS-485 단자를 찾는 것이 맞지만 세대마다 다를 수 있으니 모든 가능성을 열어두고 데이터를 찾아야 합니다.



관련 카페글

HomeAssistant



코콤 월패드 사용중인데 시리얼 통신 값이 주기적으로 계속 발생되는 건 이상이 있는걸까요??

대한민국 모임의 시작, 네이버 카페

cafe.naver.com





RS-485 라인도 EW11에 연결해줍니다.



보일러 밸브 제어기 RS485 통신 캡쳐





전원, 통신 케이블 연결





EW11 위치 정하기






데이터 확인하기

Windows 용 TCP 데이터 송수신 프로그램



blog.daum.net/pg365/276



시리얼 포트, TCP/IP, UDP/IP 터미널 프로그램 (시리얼 통신 프로그램)

프로그램을 잘 사용하고 계신다면, Youtube 구독과 좋아요 부탁드립니다. https://www.youtube.com/channel/UCyeFmUd3h9Gzw4wK7tglc9Q 이번에 소개 드리는 프로그램은 시리얼 포트(COM port)나 TCP/IP, UDP/IP 프..

blog.daum.net



프로그램 실행 후 Connect 버튼을 누릅니다.





시리얼포트 송수신 프로그램



EW11 초기 세팅 때 DHCP로 IP를 할당받기 때문에 공유기 화면에서 확인해야 합니다. 저는 공유기 설정에서 고정값을 할당하도록 해주었습니다.





TCP 연결하기



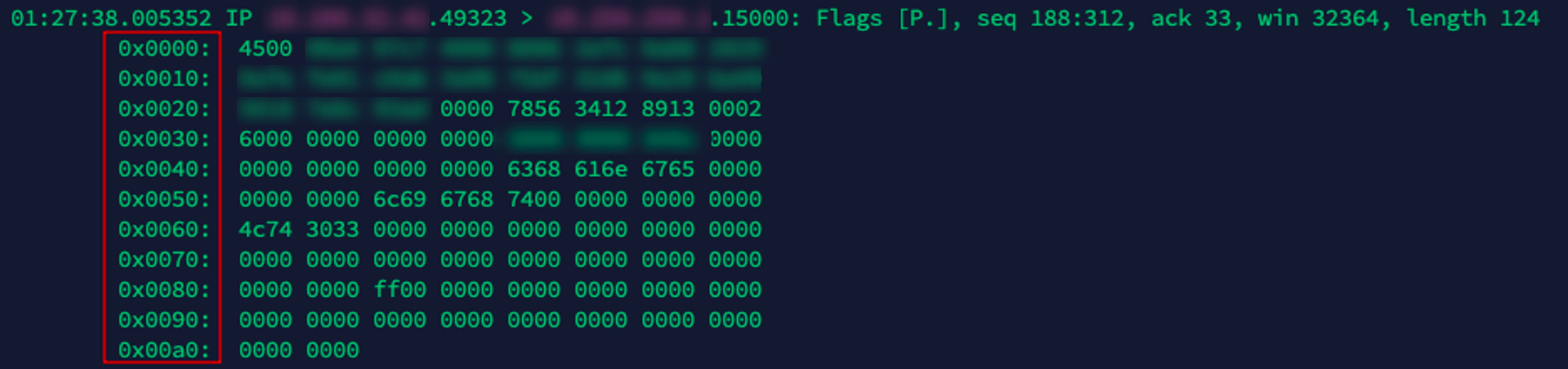

수신 데이터 확인







패킷을 분석하여 올려주신 랜이님 감사합니다.





mscg.kr/65



[월패드] 코콤 월패드 및 그렉스 환기장치 RS485 패킷

담다패드 - 월패드만 있으면 우리집은 이미 스마트홈?! 담다패드 - 월패드만 있으면 우리집은 이미 스마트홈?! 스마트폰, 스마트전구, IoT가전제품, AI스피커 ...... 스마트한 세상에 살고계신

mscg.kr







여기까지 데이터를 잘 수신하신다면 4단계 중 첫 번째 단계를 완료한 것입니다.

































반응형
반응형

최근 10년 내 지어진 아파트들은 월패드가 있어서 중앙제어가 가능하죠? 제가 거주 중인 집도 코콤 월패드를 쓰고 있어서 제어가 가능해요.



전등, 각방 보일러, 환기장치, 플러그, 가스밸브, 문열림 제어가 가능한데 월패드 뿐만 아니라 앱으로도 제어가 가능합니다.





처음엔 편하다고 생각했는데 점점 생각이 많아집니다.

  • 폐쇄적인 환경이 거슬립니다. 코콤 앱 외에는 뭘 할수 없네요?
  • 자동화 불가능
  • 음성인식 제어 불가능
  • 각종 센서, 추가적인 다른 기기와 통합 불가능



결정적으로 아래와 같은 상황이 저를 행동하게 만들었어요.

  • 주방에 아기 펜스를 쳐놨는데 전등을 키려면 펜스를 넘어서 전등을 켜고 다시 넘어 가야 하는 상황
  • 자려고 누웠는데 취침등을 끄려고 다시 일어나야 하는 상황
  • 나가면서 짐이 많을 때 손이 자유롭지 않는 상황에서 음성으로 엘리베이터 호출
  • 일몰 이후 일출 전까지 옷방에 들어갈 때 자동으로 점등
  • 부모님 댁 약정 끝나고 남아 있는 uplus 스마트 플러그 활용





지금 구성된 환경에 확장성을 더해 음성인식을 추가하고 기존 가전기기와 센서들을 활용하고 싶어 작업하면서 메모해놨던 것을 정리하였습니다.





검색하면 필요한 정보가 다 있었지만 처음엔 뭘 해야 하는지를 몰라서 헤맷는데, 처음 시작하려고 정보를 알아보는 분들에 맞춰 작성하려고 합니다.










목표



  • 월패드로 제어 가능한 장비들을 음성으로 제어



목표 구성도








용어

개요 페이지를 읽을 때 알면 도움이 되는 용어

  • Home Assistant : 스마트 홈 구축 시 장치 중앙 제어를 위한 소프트웨어. 월패드 연동 및 플랫폼 확장 시 필요. Connector를 통해 여러 플랫폼과 연동.
  • Google Assistant : 구글의 인공지능 비서 서비스. 음성인식 기능 활용. AI 스피커가 제일 저렴함.
  • SmartThings : 삼성전자의 IoT 플랫폼. SmartThings 앱, 허브, 센서 및 장치를 포함.
  • RS-485 : 월패드가 각종 센서와 장치들과 통신할 때 쓰임.(시리얼통신을 하고 있다 정도만 이해하고 넘어가겠습니다)
  • Z-Wave : 주로 가정용 자동화에 사용되는 무선 통신 프로토콜. 나라마다 사용하는 주파수가 달라 해외 직구 시 유의.






준비물

1. 월패드가 있는 집

Home Assistant 애드온으로 지원하는 월패드인지 확인하는 것이 중요합니다. (코콤, 삼성, 대림, 코맥스, 현대 가능한 것 같네요)



2. RS485 통신을 캡쳐할 장비

무선으로 할지 유선으로 할지 각자의 상황에 맞게 달라질 수 있지만 EW11 구매를 추천합니다.(알리에서 1.5만 원 정도)

(자세한 내용은 월패드 RS-485 통신 패킷 캡쳐 글에서)



3. Home Assistant를 설치할 장비

Home Assistant를 설치하는 방법은 환경에 따라 많은 갈림길이 있어요. 저는 라즈베리파이 + SSD 부팅 + HassOS 조합으로 카페 공구해서 17만 원 정도 들었습니다.

인텔 CPU가 장착된 시놀로지 NAS가 이미 있으신분은 도커로 설치하는 걸 추천합니다.

월패드를 그냥 SmartThings에서 제어하고 싶다 하시는분들은 브릿지 허브라는 제품 정식 발매를 기다리는 것도 대안이 될 수 있겠네요.



4. AI 스피커

갤럭시 홈 미니 VS 구글 홈 미니를 고민했습니다.

갤럭시 홈 미니가 있었지만 Home Assistant와 SmartThings를 연동하기 위해 SmartThings Hub가 추가로 필요했습니다. SmartThings Hub는 국내 정식발매 됐지만 현재는 재고가 없고 재입고가 7월은 되어야 한다고 합니다. aeotec 제품이 SmartThings Hub 호환 제품이고 해외 직구로 구매할 수도 있는데, Z-Wave가 미국향이라 보류. SmartThings Hub 중고제품도 보류했습니다.

주방과 안방 두 곳에 음성인식을 위한 AI 스피커가 필요한데 구글 홈 미니가 저렴해서 최종 결정했습니다.

갤럭시 홈 미니는 IR 리모컨으로 제어 하는 기기 등록이 가능한데 구글 홈 미니는  리모컨으로 제어하는 기기(선풍기 같은..)까지 음성인식으로 사용하시려면 IR 리모컨 제어하는 mBox같은걸 구매해야 합니다.










목차

1. 월패드에서 통신하는 RS-485 패킷 캡쳐하기



1. 월패드에서 통신하는 RS-485 패킷 캡쳐하기

사전에 읽으면 도움되는 글 [홈IoT] COMMAX 월패드 RS485 통신하기 [홈IoT] COMMAX 월패드 RS485 통신하기 COMMAX 월패드 통신하기 2020월 5월 3일 루피영호 차 례 □ 목 표 □ 준비물 □ 통신포인트 □ 싱크...

blog.oriang.net

대안1. RS-485 to USB : HA가 설치된 하드웨어에 직결해야 하므로 위치선택 제약 생김

대안2(현재). RS-485 to EW11(TCP) : 무선으로 HA에 전송하므로 위치 선택이 용이

대안3. ESPHome







2. Home Assistant 설치하기(라즈베리파이 + SSD 부팅)



2. Home Assistant(HassOS) 설치하기(라즈베리파이4 + SSD 부팅)

설치 관련 글은 중간에 스크린샷을 아예 찍질 못해서 참고 했던 글로 대체 합니다. 다른 분들이 정리를 잘 해놓으셔서 제가 굳이 다시 정리할 필요가 없긴 하네요. 구매 리스트 (167,000원) 라즈베

blog.oriang.net



3. Home Assistant + 코콤 연동하기



3. Home Assistant + 코콤 연동하기

Home Assistant에 코콤을 연동하기 위해 2개 애드온 설치가 필요합니다. 1. Mosquitto (MQTT broker) 설치 MQTT가 무엇인지 궁금하신분은 아래 글을 읽어보시면 도움이 될 것 같습니다. medium.com/@jspark141515/..

blog.oriang.net



4. Home Assistant + Google Assistant 연동하기



4. Home Assistant + Google Assistant 연동하기

사전 준비 사항 Google Assistant 연동 전 미리 준비해야 할 것이 있습니다. Home Assistant를 설치하고 나서 http://ip주소:8123로 접속하실 텐데 Google과 연동하려면 https로 외부 서비스가 가능해야 합니다...

blog.oriang.net

대안1. HA와 GA가 아닌 다른 플랫폼 연결하기 (AI 스피커가 있는 SmartThings 같은..)

데인2. 브릿지 허브 구매. 정식출시 전. 5월 24일 예정. + GA/ST 연동. HA 없이 브릿지 허브 서버와 통신하므로 라즈베리, NUC 등 비용 절감 가능.





추가 - 라즈베리파이 HA에 uplus z-wave 스틱 + 스마트 플러그 사용하기



라즈베리파이 HA에 uplus z-wave 스틱 + 스마트 플러그 사용하기

부모님 댁에 있던 사연있는 플러그입니다. 약정이 끝나고 이건 남겨두고 갔더군요. 그래서 지금은 제 집에서 활용 중입니다. 가끔 당근에 올라오는데 저렴하게는 만원에도 올라오더군요. Z-Wave S

blog.oriang.net







반응형

+ Recent posts
