[HomeAssistant] ESP + 가이거계수기로 방사선(라돈) 측정



라돈 측정을 위해 기성품을 찾아보다 가격을 보고 센서만 구매해서 ESP에 붙여본 후기입니다.



HA 까페에 선행해서 작업해보신 분이 계셔서 편하게 작업할 수 있었습니다.



센서 소개 글

HomeAssistant

[ESPHOME] 2.8만원 라돈 측정 센서



구매처 및 센서 정보

https://ko.aliexpress.com/item/1005004896319865.html

28566.0₩ 50% OFF|조립 DIY 가이거 카운터 키트, 조립 방사선 검출기 시스템 밀러 튜브 핵 방사선 검



가이거 계수기로 방사능을 측정하는 방식입니다.



자세한 설명은 위키로 대체 합니다.



https://ko.wikipedia.org/wiki/%EA%B0%80%EC%9D%B4%EA%B1%B0_%EA%B3%84%EC%88%98%EA%B8%B0

가이거 계수기 - 위키백과, 우리 모두의 백과사전



보드에서 틱 틱 소리가 나고 ESP에 연결하면 HA에서 센서로 활용할 수 있습니다.

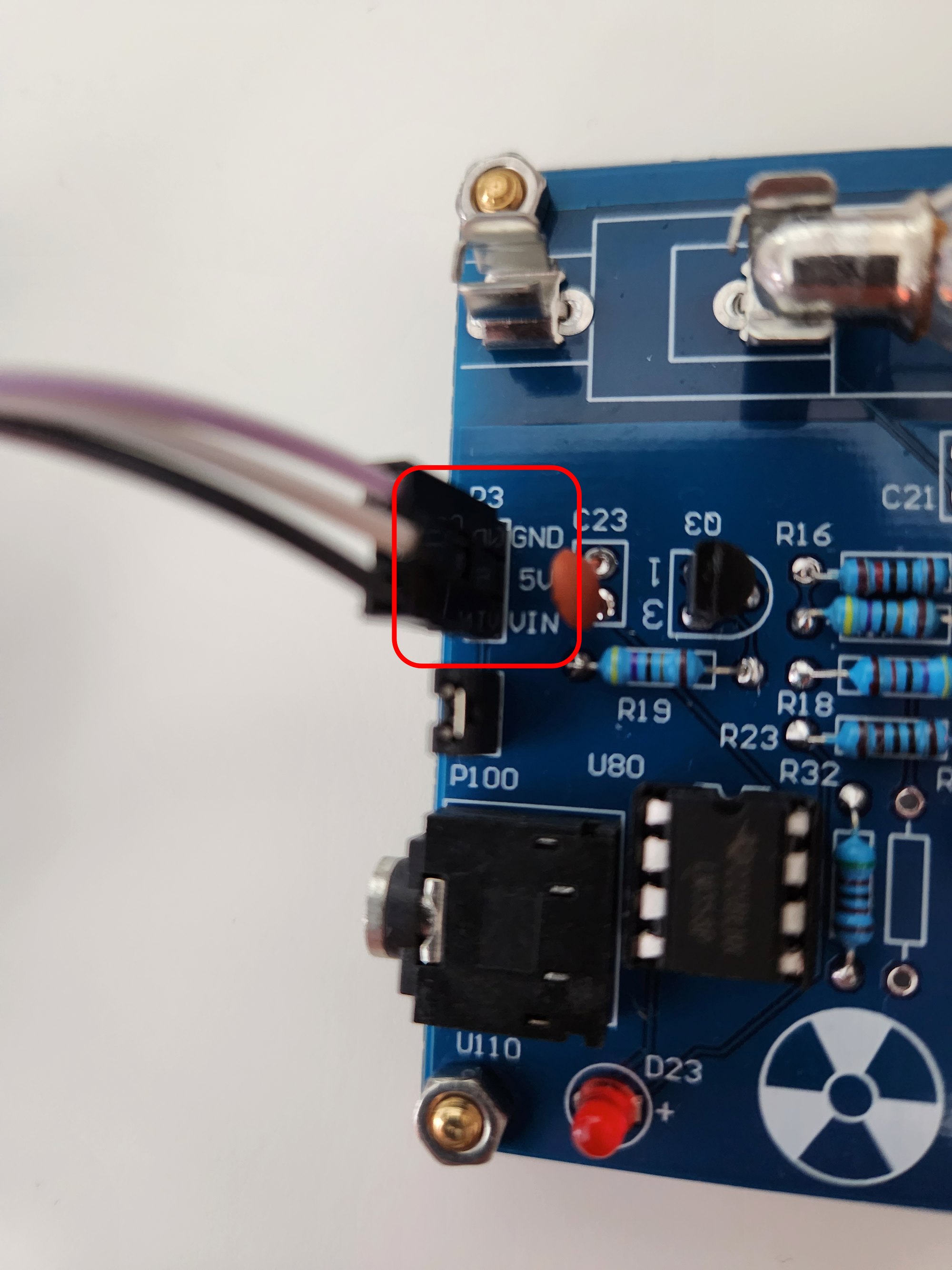

ESP 보드와 계수기 연결하기





저는 CO2 센서 달아놨던 ESP8266에 추가로 연결해주었습니다.





ESP8266 핀맵 중 USB로 입력된 전압을 그대로 보내주는 핀이 있어서 5V 전원은 거기에 연결해줬고,



데이터 전송은 가까운 GPIO10에다 연결해줬습니다.







보드의 VIN 핀은 EPS의 GPIO 중 편한 곳에 꽂고 설정만 거기에 맞추면 됩니다.



(저는 GPIO10에다 연결)





HomeAssistant ESPHome의 YAML 에 아래와 같이 pulse counter를 추가 해주었습니다.



https://esphome.io/components/sensor/pulse_counter.html

Pulse Counter Sensor



sensor:
  - platform: pulse_counter
    pin: GPIO10
    name: "Radiation"
    unit_of_measurement: 'µSv/h'
    filters:
    - lambda: return x / 123.147092360319;



시간당 0.1 ~ 0.25 마이크로 시버트가 평상시 찍히는데, 개인에게 미치는 연 평균 자연 방사선 양은 2~3 mSv 라고 합니다.



시간당 0.25 * 24 시간 * 30 일 * 12 개월 * 0.001 (밀리시버트로 변환) = 2.16 밀리 시버트가 나오네요.





대조군이 있어서 정상유무를 확인하고 사용하면 더 좋을 것 같습니다.
