아래 세 가지 목적으로 전력미터를 구매하여 설치 작업한 내용을 기록해 보았습니다.
1. 실시간 전력 사용량 측정
2. 주기별(시간별, 일별, 주별, 월별, 분기별) 센서 생성
3. 전기요금 예상금액 (네이버 HA카페 다은 아빠님 전기요금 계산 센서 통합구성요소 활용)
구매
스마트 전력미터 PMM-300-W/Z 단상형
sihas.co.kr
대부분의 가정집은 단상형이라고 하는데, 메인 차단기쪽 모델명 확인 후 관련 정보를 찾아보고 구매하였습니다.
설치
스마트 전력 미터 PMM-300 매뉴얼
시하스 스마트 전력 미터 사용자 매뉴얼 입니다. 아래 링크를 누르시면 상세한 매뉴얼을 다운로드 하실 수 있습...
sihas.co.kr
전기 관련 작업 전 차단기를 반드시 내리고 충분 히 매뉴얼을 숙지 후 진행하는 것이 좋습니다.

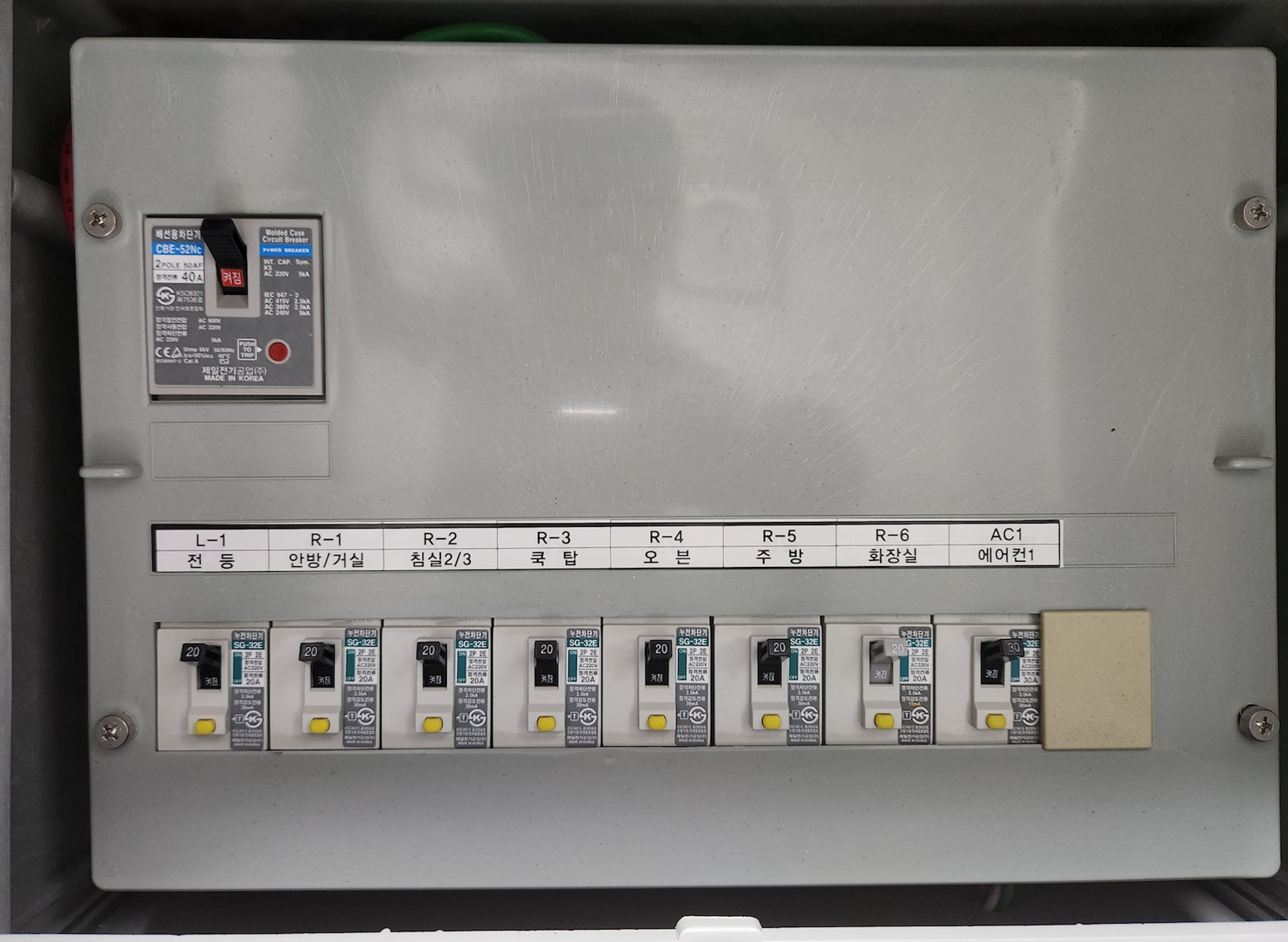

세대 분전함을 확인 후 차단기를 내리고 작업을 시작합니다.

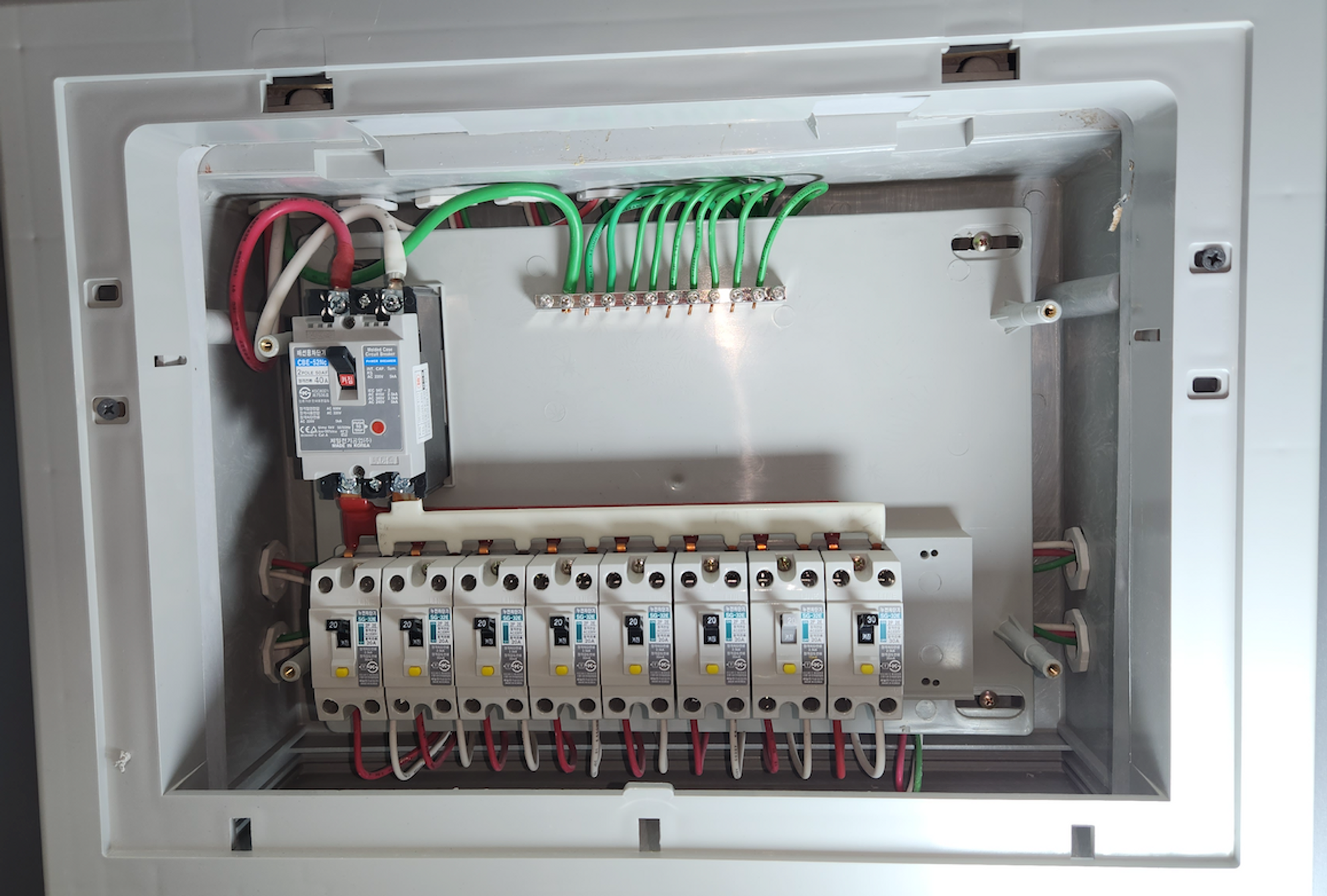

덮개를 열면 차단기에 연결된 선들이 보입니다.
참고로 제 경우는 세대 전체 전력만 측정할 것이기 때문에 전력미터 1개만 구매하였고, 차단기 별로 여러 개 구매해서 설치할 수도 있습니다.

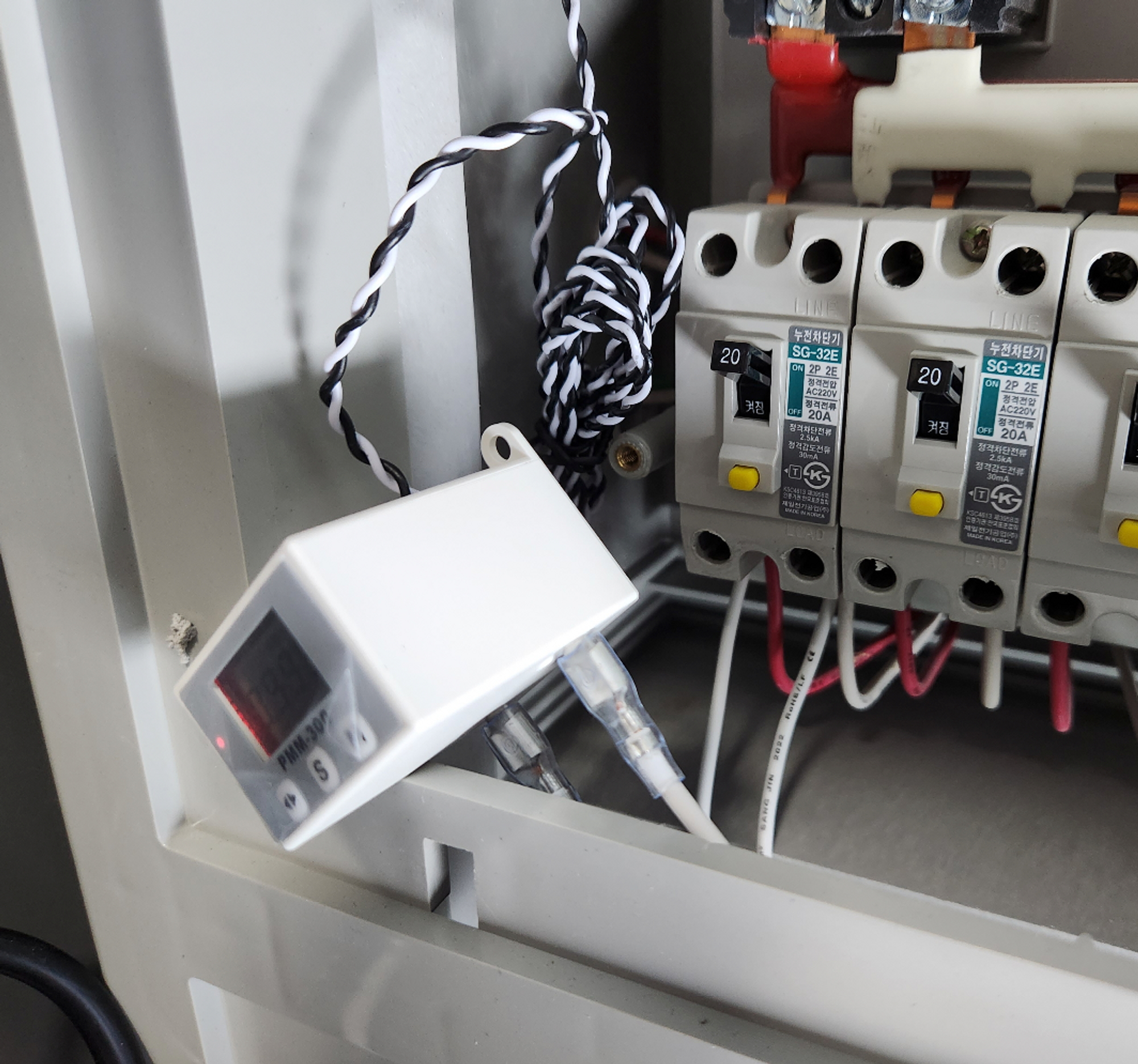

부하가 작은 전등 쪽 차단기에 부하 전원 케이블을 연결해 주었습니다.

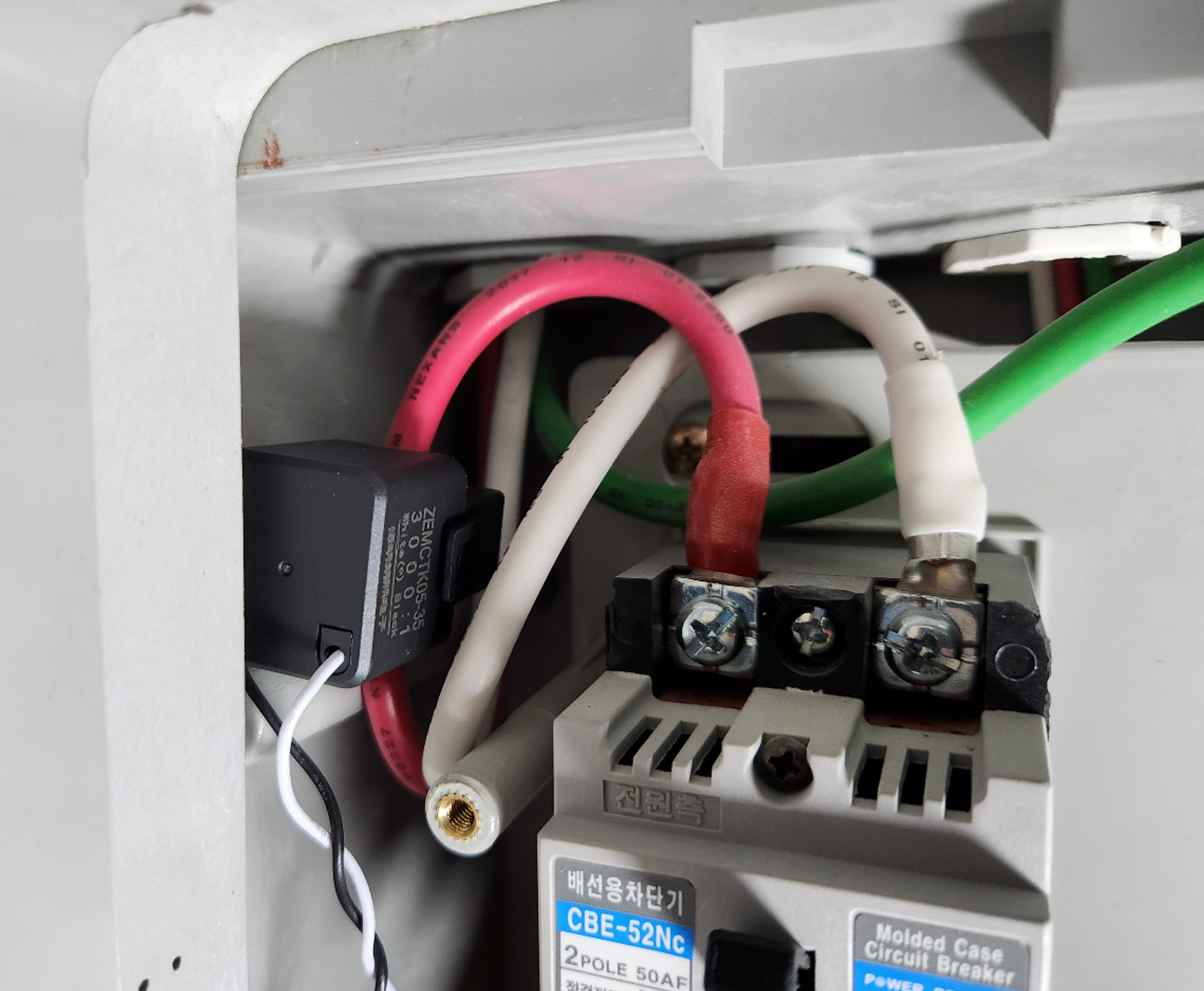

외장 CT 케이블을 전력미터 본체에 연결하고 CT 클램프를 연결하였습니다.
CT 클램프는 차단기의 상단이나 하단 모두 설치 가능하지만 저희 집 구조에서는 하단에는 설치할 수 없어 상단에 설치하였습니다.

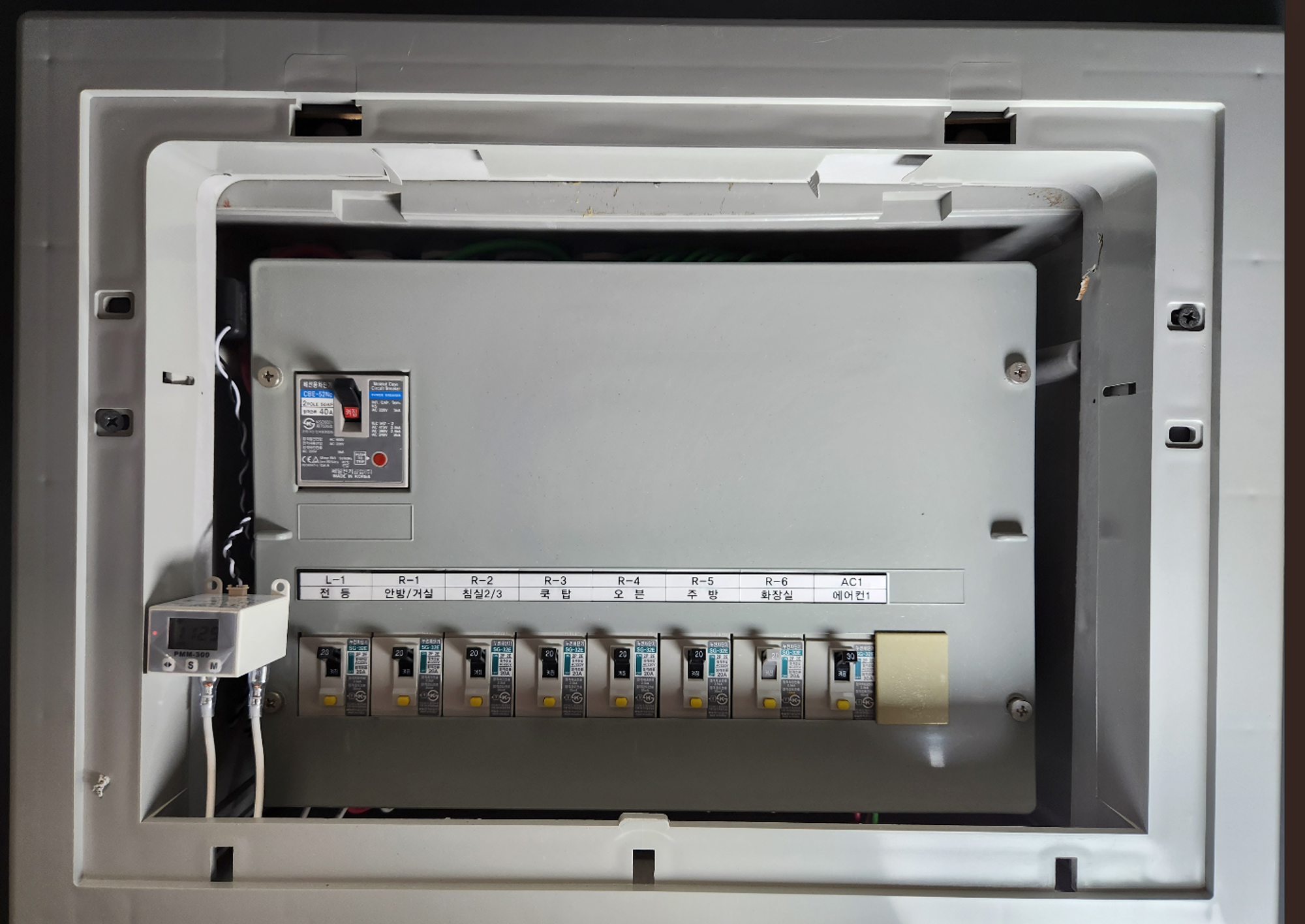

설치 후 덮개를 다시 닫아주었습니다.
전력미터의 M이라고 적힌 버튼을 3초간 누르면 페어링이 시작됩니다.

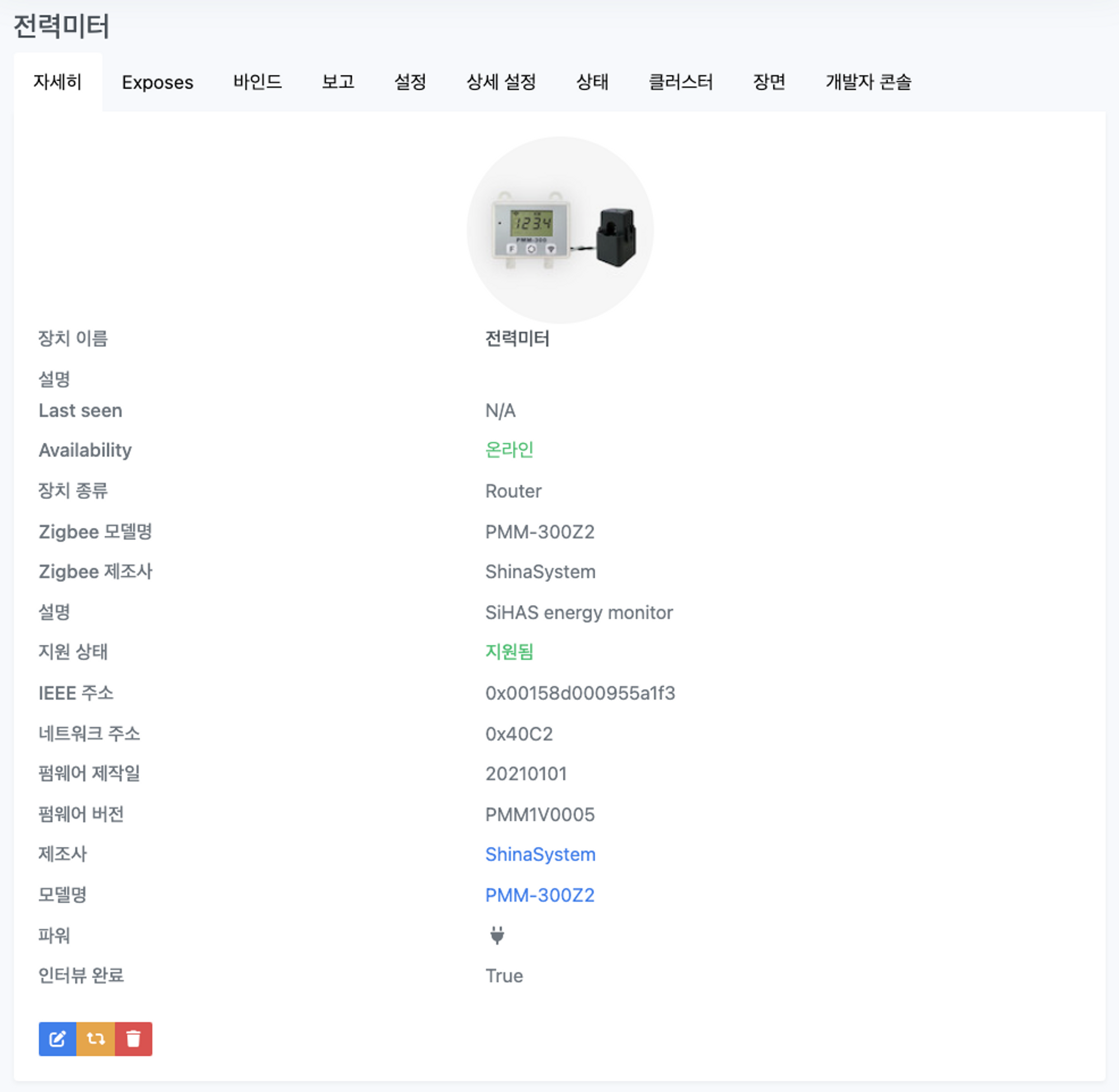

Z2M에서도 페어링 연결 허용 버튼을 눌러서 연결해 줍니다.

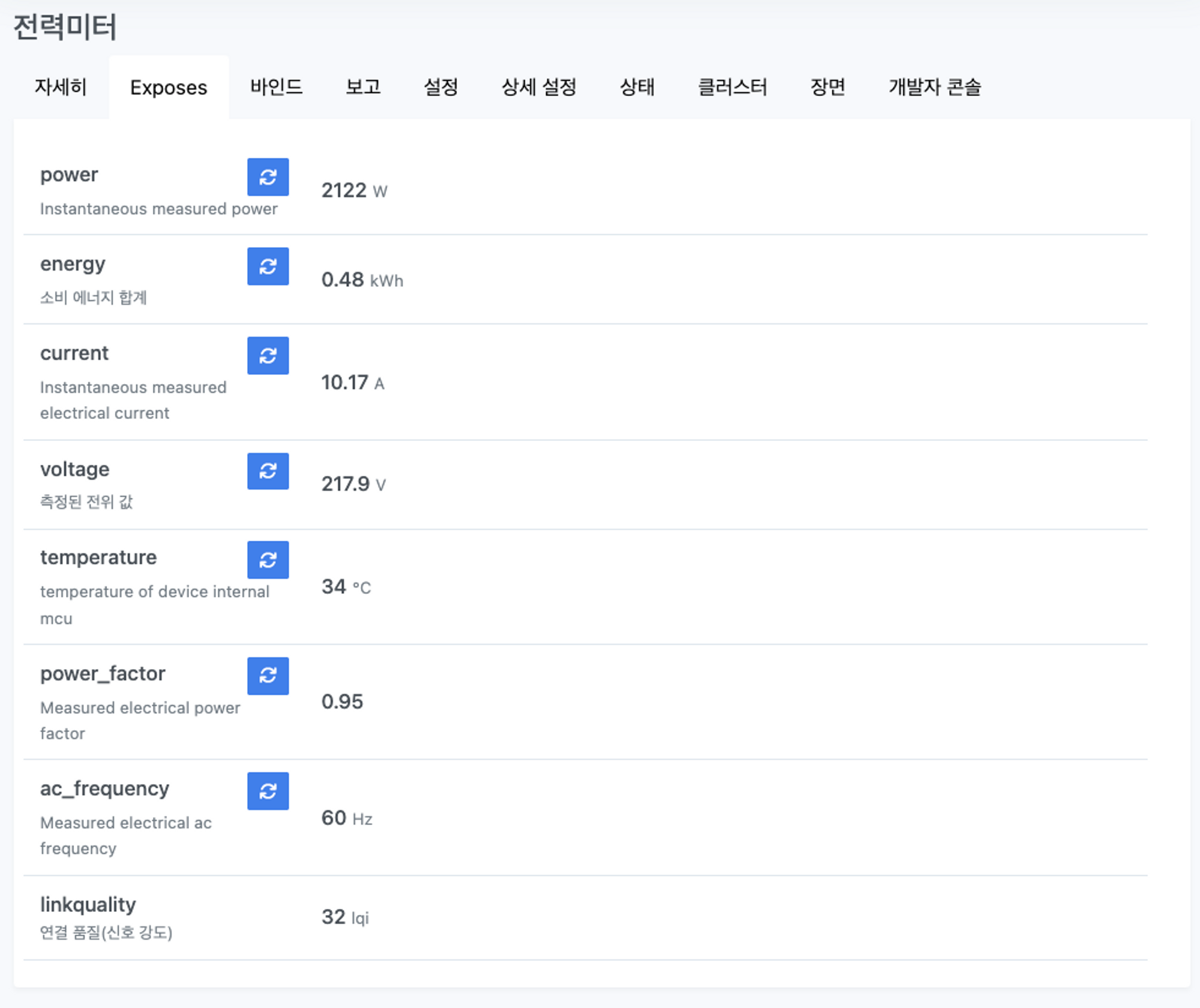

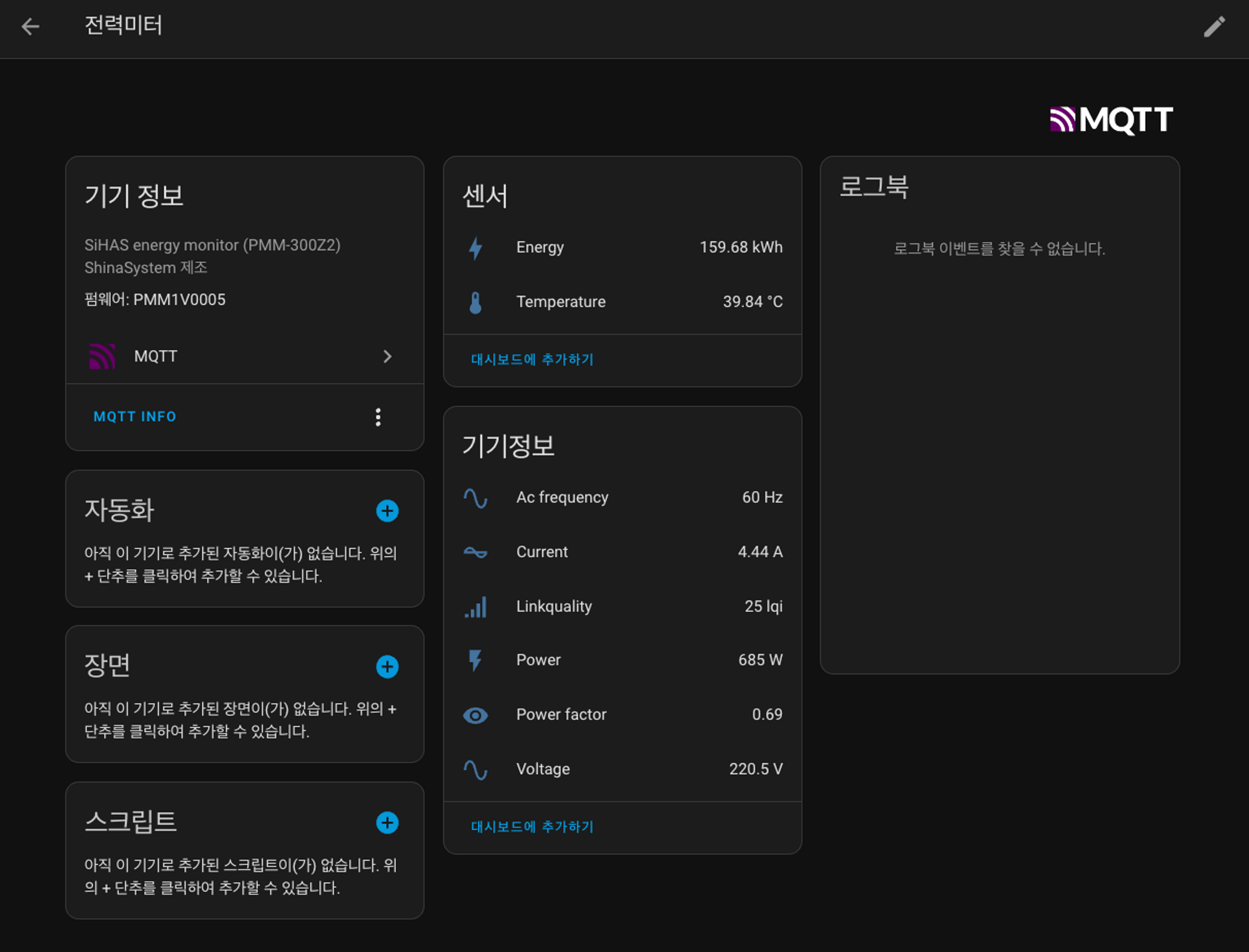

정보가 잘 수집되는지 확인해 봅니다.
이제 전력미터를 통해서 HA에서 활용해 볼 차례입니다.
활용
아래 두 링크를 참조하였습니다. 이 글에서는 전력미터 통계 센서를 도우미에서 UI로 작업하였습니다.
주기별 사용량 정보만 필요한 경우 configuration.yaml 편집 없이 UI에서 생성 가능합니다.
좀 더 세세한 센서를 만드시려면 아래 링크를 참고하시면 됩니다.
시하스 지그비 전력미터 센서만들기
대한민국 모임의 시작, 네이버 카페
cafe.naver.com
전기요금 계산 센서 (가정용) 통합구성요소 (v1.2.8)
전기요금 계산 센서 (가정용) 통합구성요소 (v1.2.8)
대한민국 모임의 시작, 네이버 카페
cafe.naver.com
주기별 사용량 기록하기
가정마다 전기요금이 계산되는 기간이 다르므로 전기요금 명세서에 청구되는 기간을 확인하여 오프셋 설정해 줍니다.
관리비 명세서를 보니 저희 단지는 1일에서 말일까지 기간이라 오프셋 설정을 따로 하지 않았습니다.

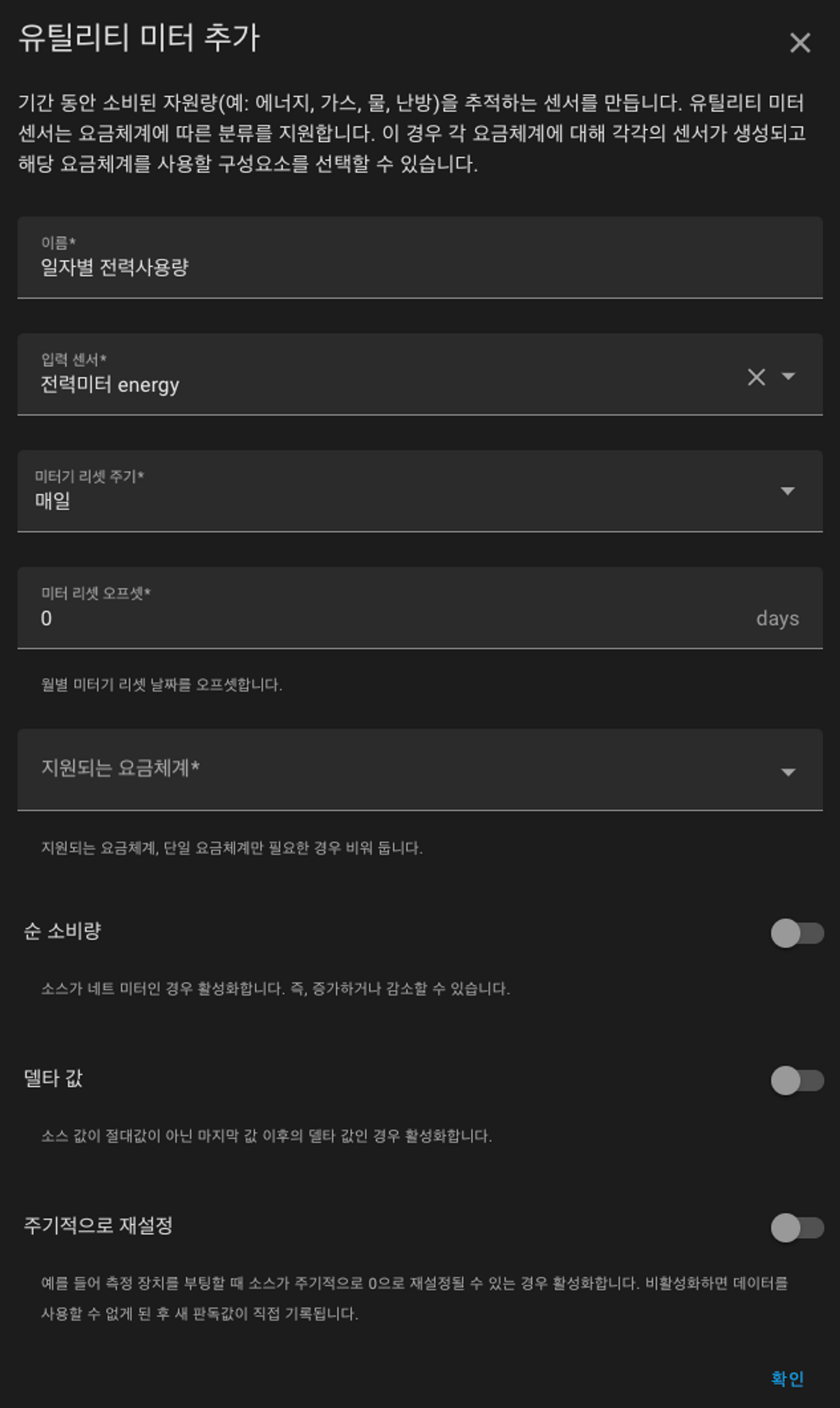

도우미 만들기 > 유틸리티 미터 선택 > 원하는 주기별로 도우미 생성

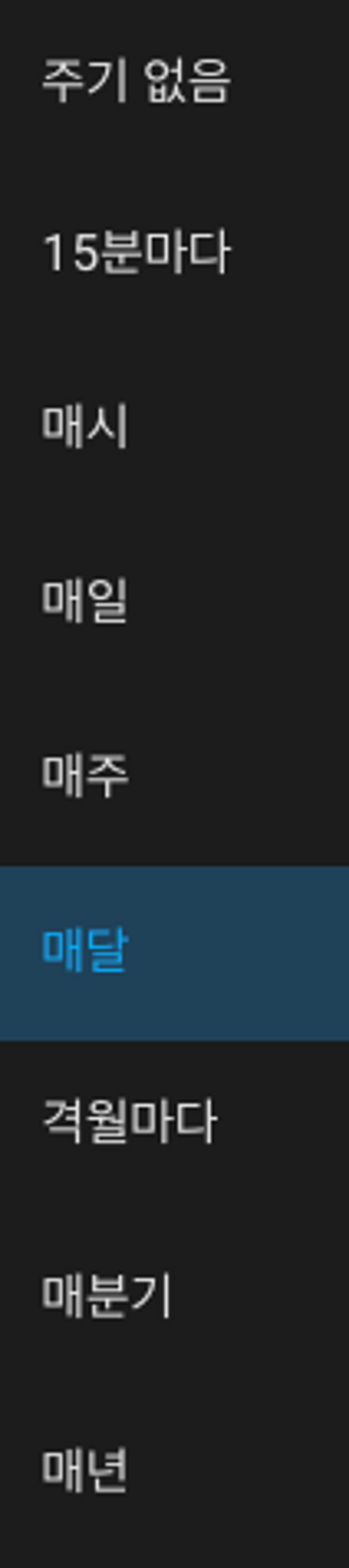

* 지원하는 주기는 아래 이미지를 참고
도우미를 생성할 때 입력 센서가 전력미터 기기의 센서였기 때문에 기기 정보 쪽에 자동으로 추가됩니다.
전기요금 계산기 설치
네이버 HA 카페 다은아빠님께서 배포하고 있는 공통컴포넌트를 활용합니다.

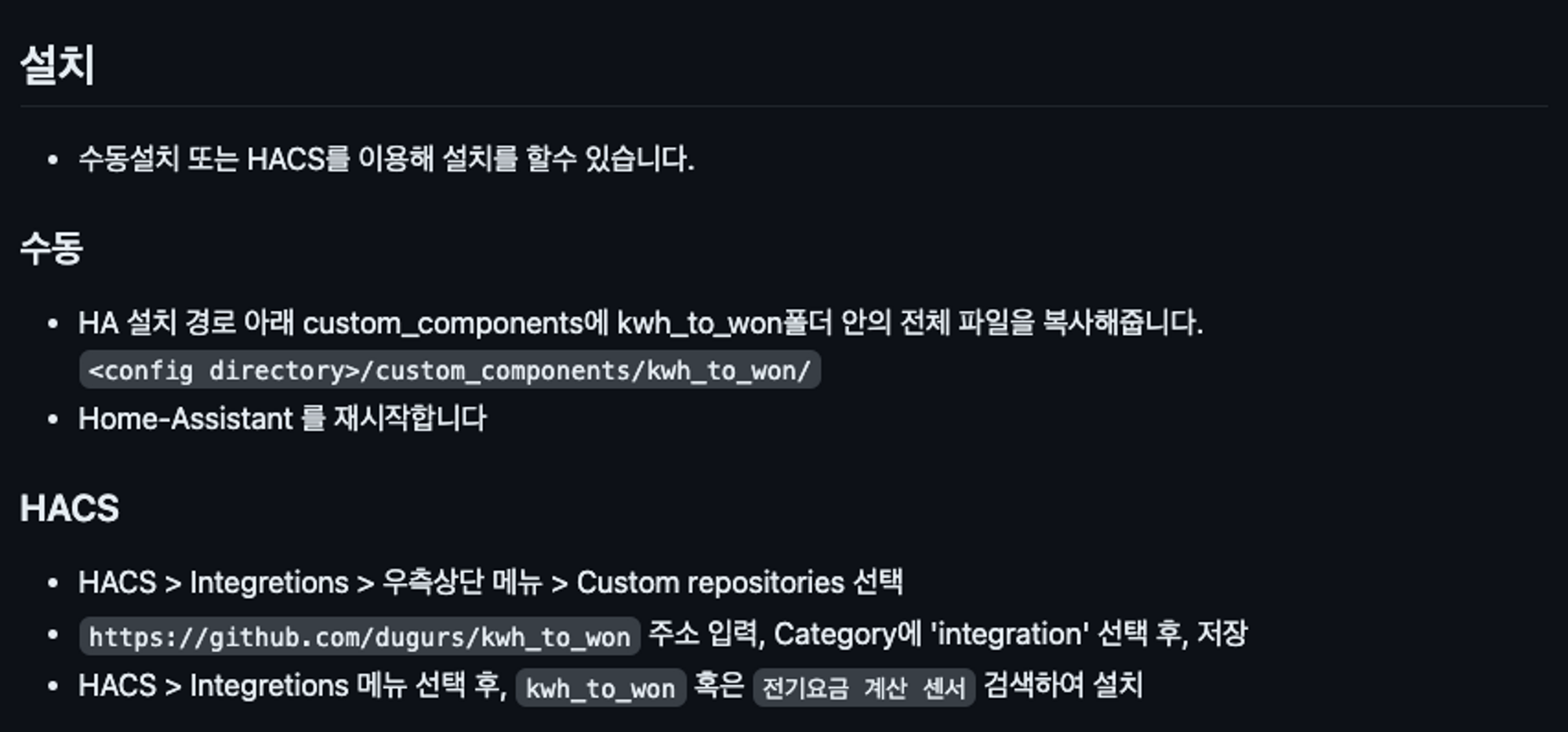

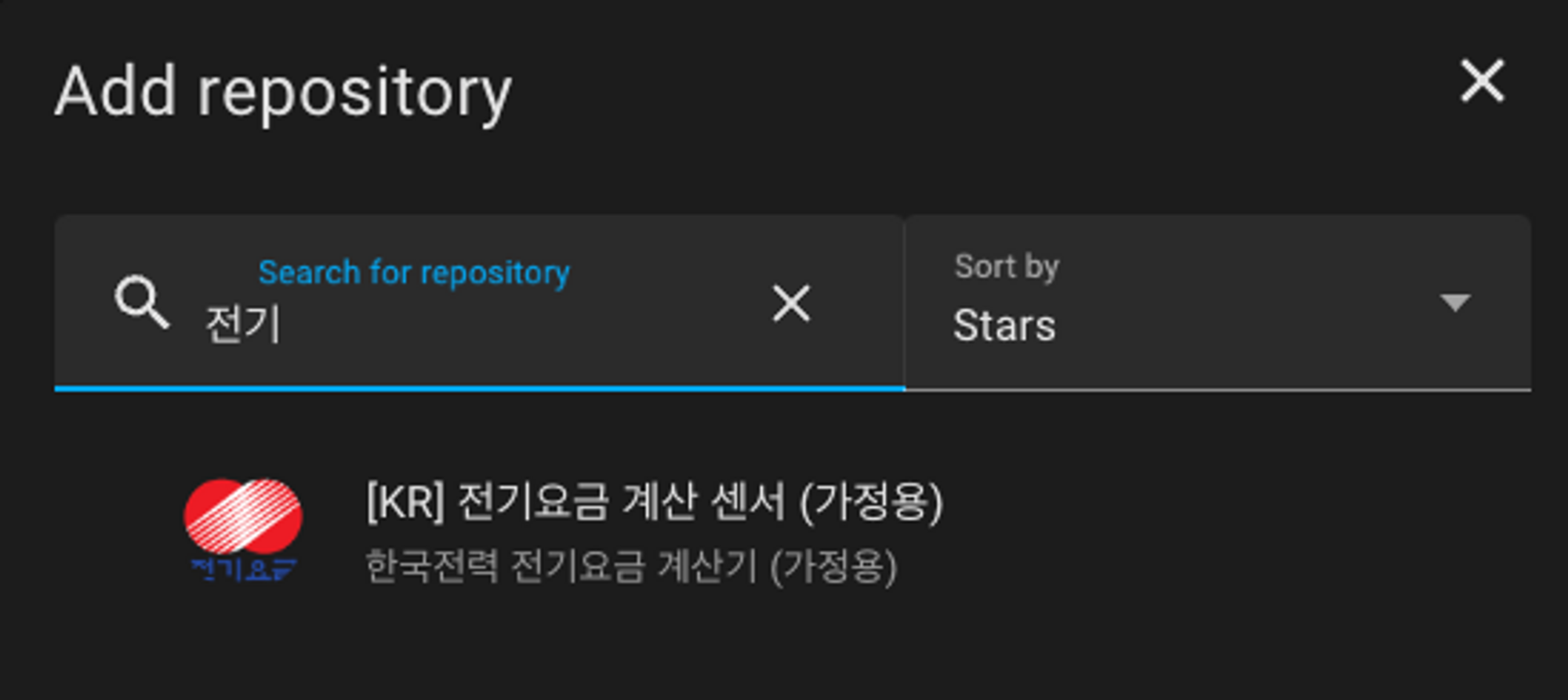

HACS에서 github 주소 저장소를 추가해 줍니다.
다운로드 후 HA 재부팅해줍니다.

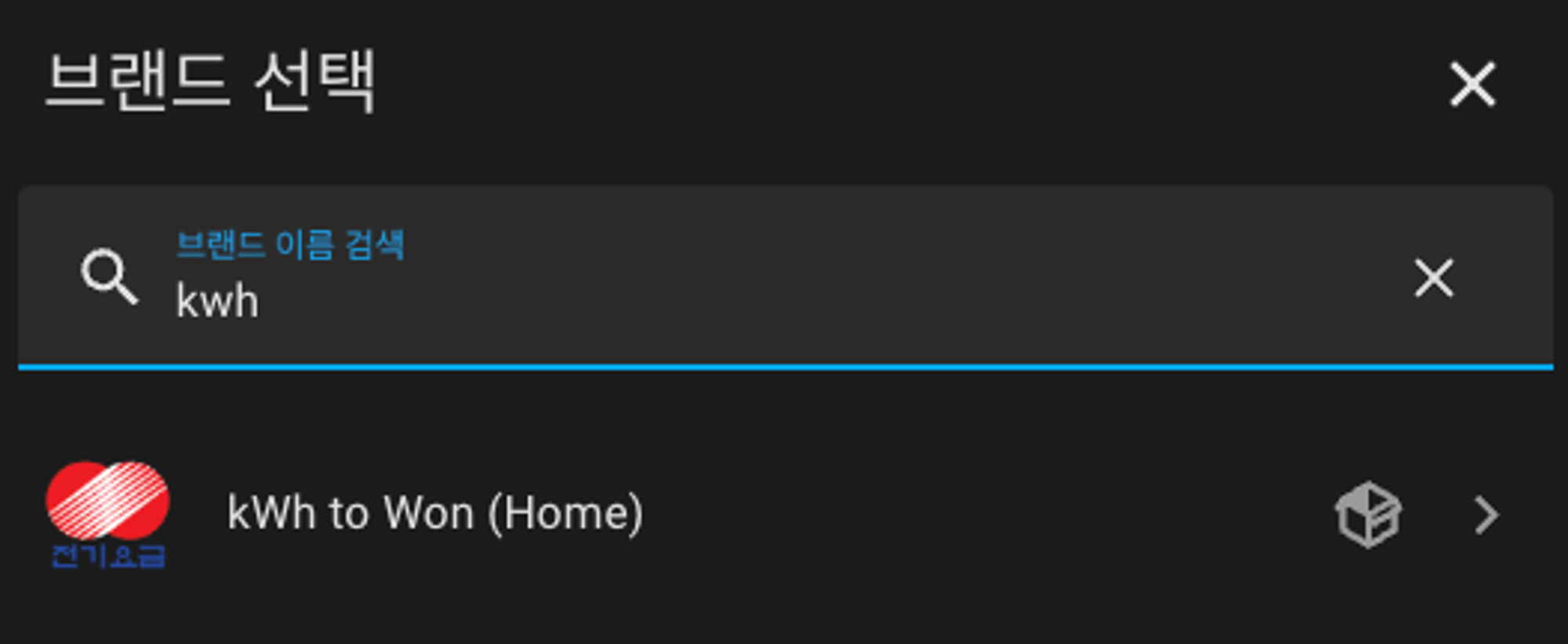

통합구성요소에서 컴포넌트 설치 시 kwh를 검색해줘야 합니다.
(언제부터인지 검색 시 브랜드 명으로 검색하게 되어있어서 찾는데 시간이 좀 걸렸습니다.)
제 경우는 전원 전기 사용량 센서를 만들지 않았기 때문에 전월 전기 요금 정보는 표기되지 않습니다.

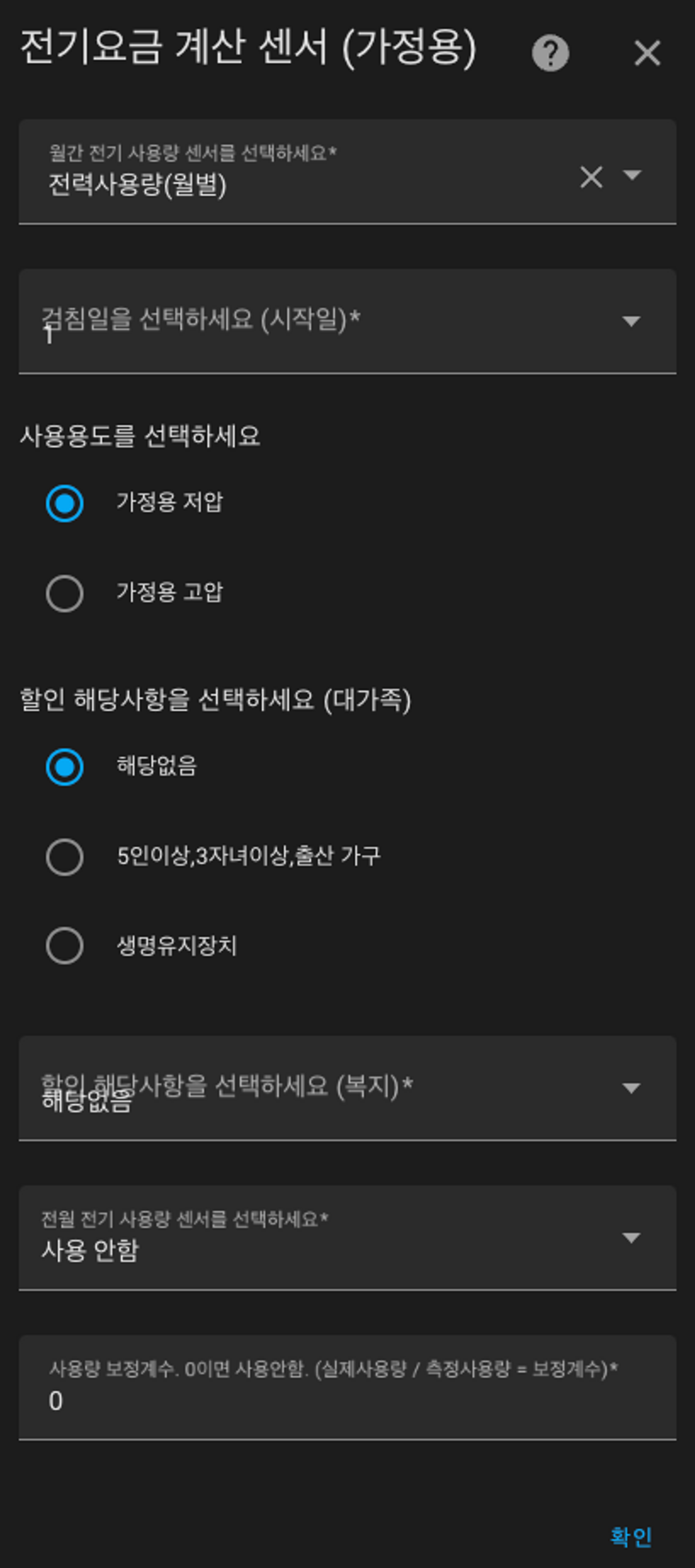

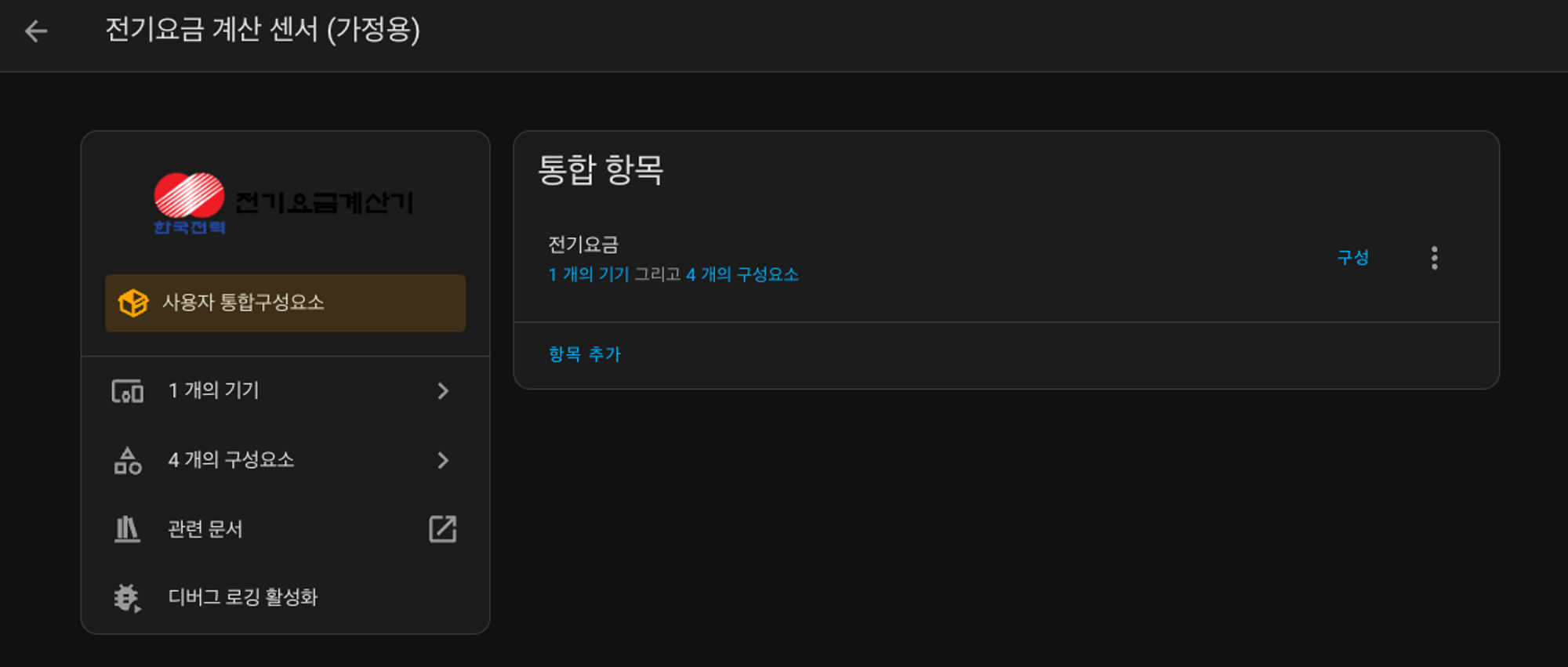

통합 구성요소가 설정이 완료되면 요금 정보 확인 가능합니다.
유틸리티 미터는 리셋 주기에 따라 정상적인 정보가 표기되기 위해서는 어느 정도 시간이 흘러야 합니다.
제 경우는 월별로 사용량과 전기 요금이 제대로 표현되려면 검침일이 지난 시점부터 정상적으로 계산이 될 텐데요.
그 시점이 되면 이미지를 교체해서 새로 올려두겠습니다.

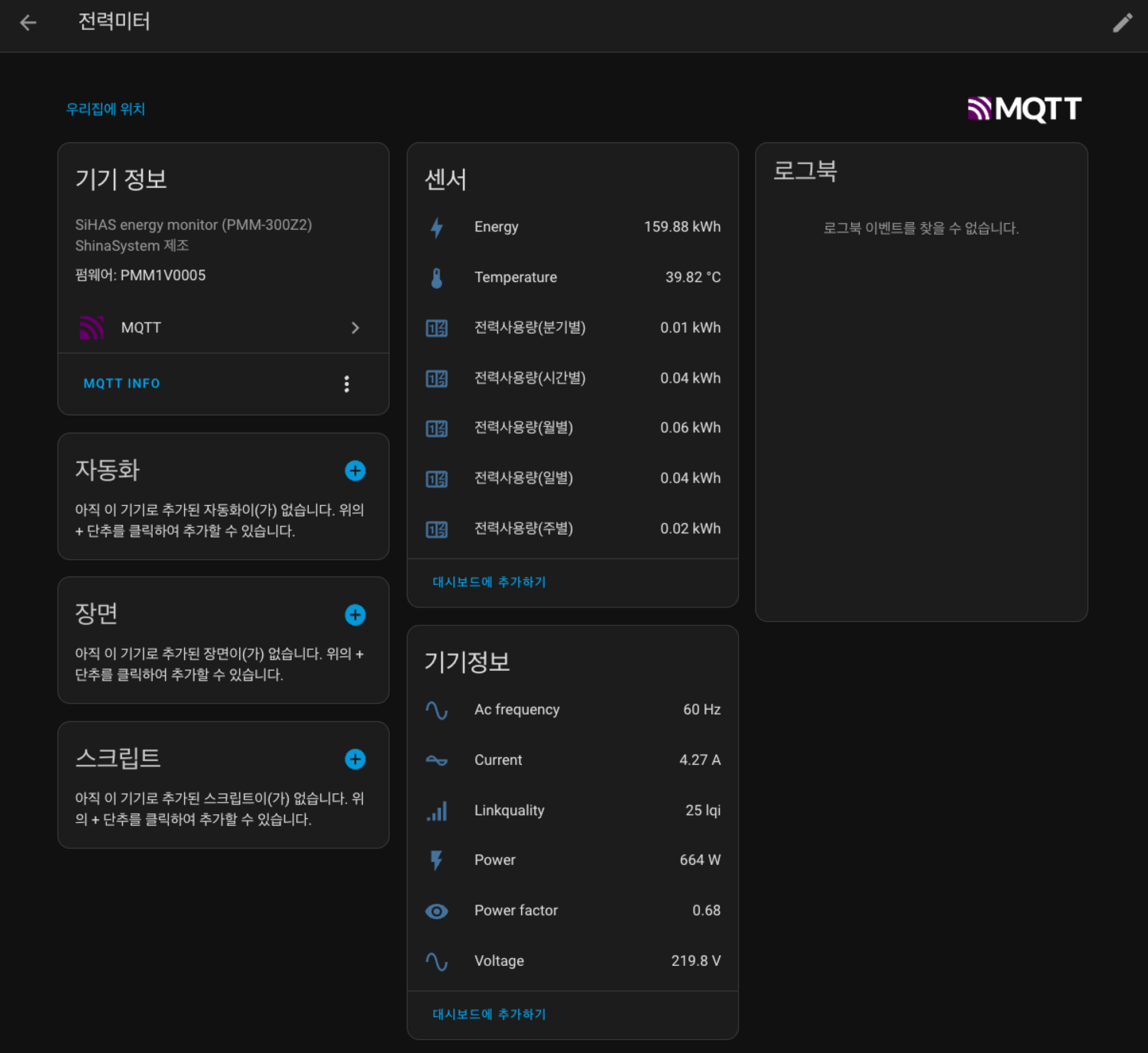

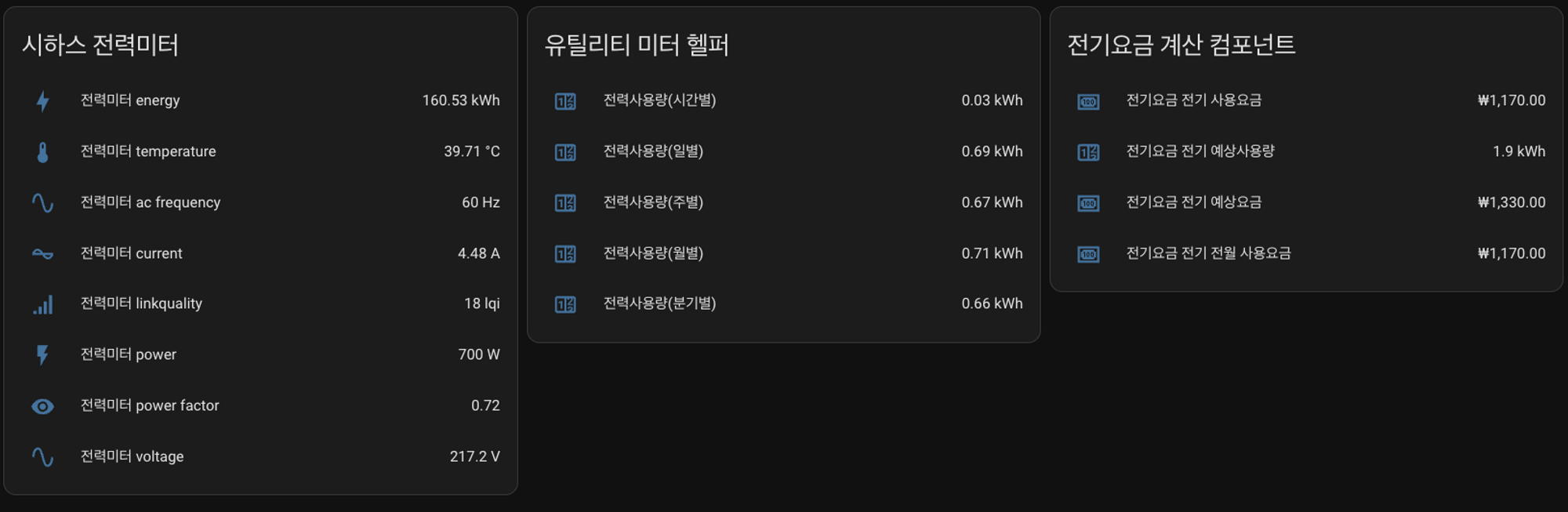

아래 이미지는 추가된 센서들입니다.
왼쪽이 시하스 전력미터 지그비 버전에서 HA로 연동되는 정보입니다.
가운데는 유틸리미 미터를 통해서 통계 정보를 저장시키는 센서입니다.
오른쪽은 전기요금 통합구성요소에서 제공하는 센서입니다.

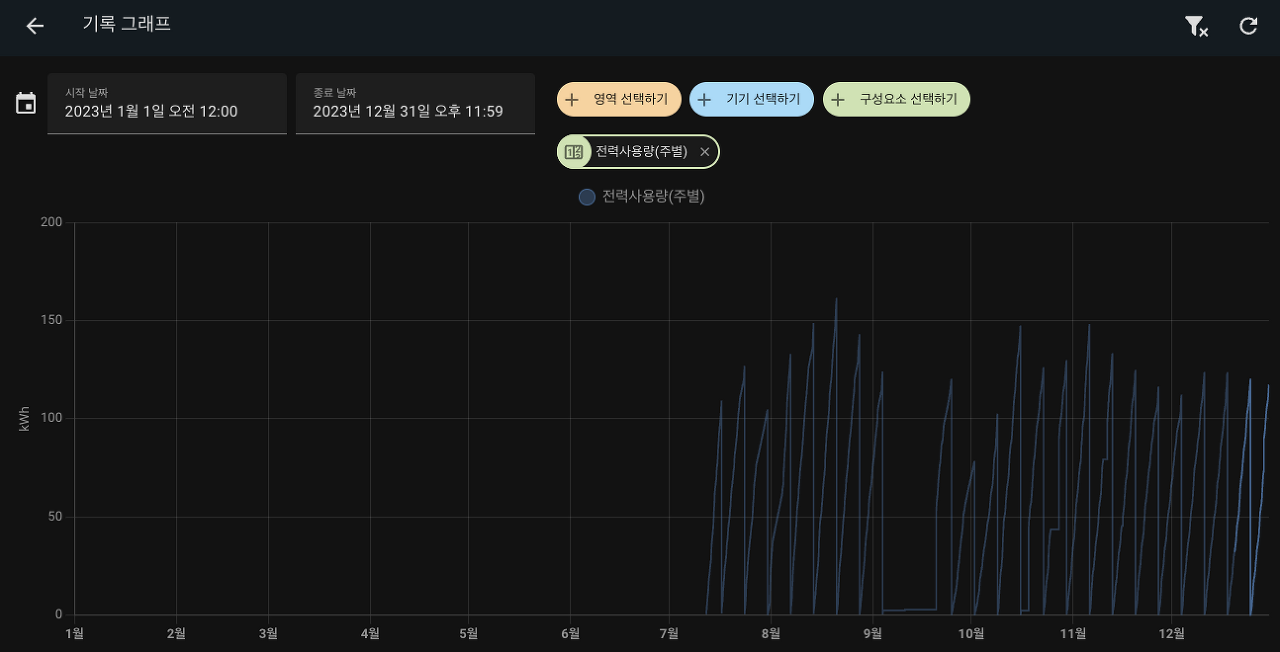

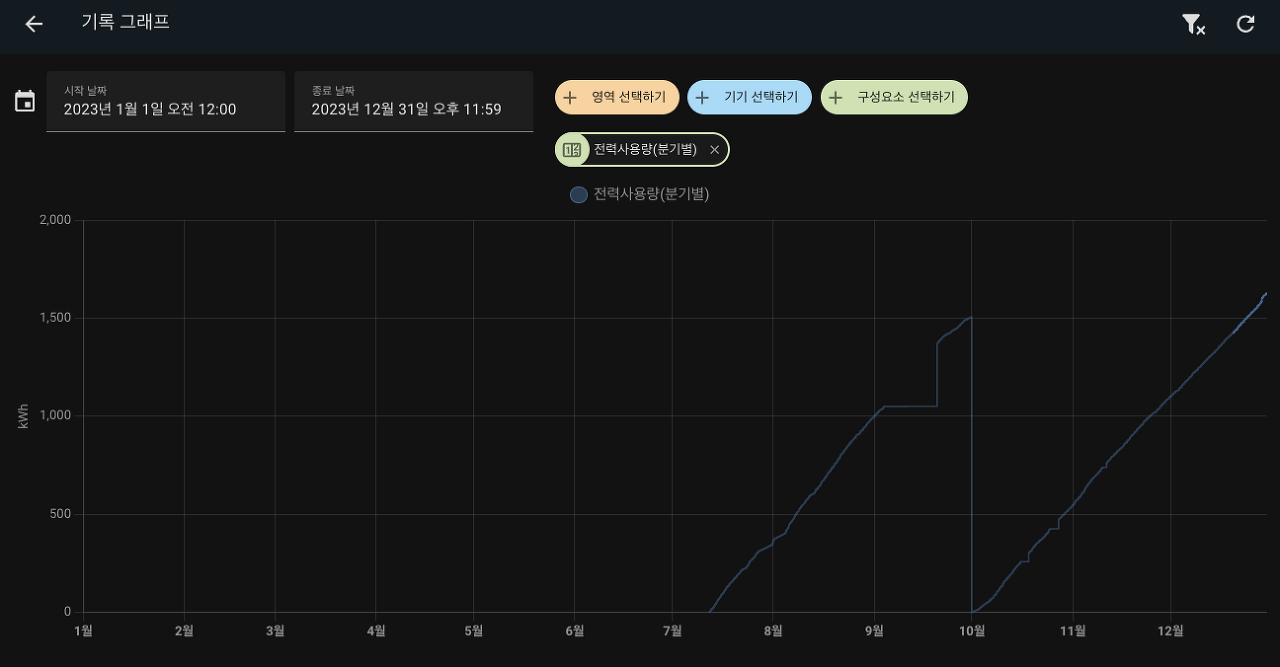

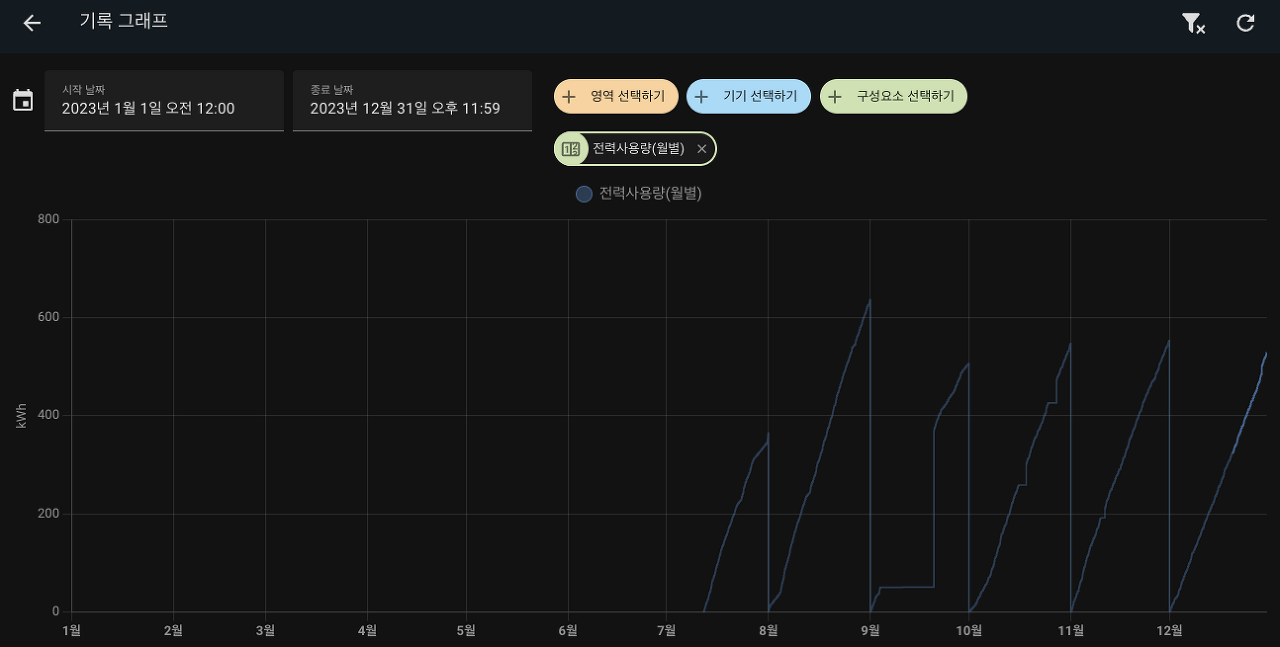

유틸리티 미터로 추가한 항목은 아래와 같이 기록됩니다.
