제가 살고 있는 아파트에 기본적으로 설치되어 있는 주방 LED 조명인데요.
조명 + 수납 & 걸이 기능이 있어 좁은 주방 공간 활용도를 높여주는 덕에 만족도가 높았습니다.
거기에 더해서 야간에 간접조명 느낌으로 자동화하고 싶어서 IOT로 업그레이드해 보았습니다.
LED 조명 내부 확인

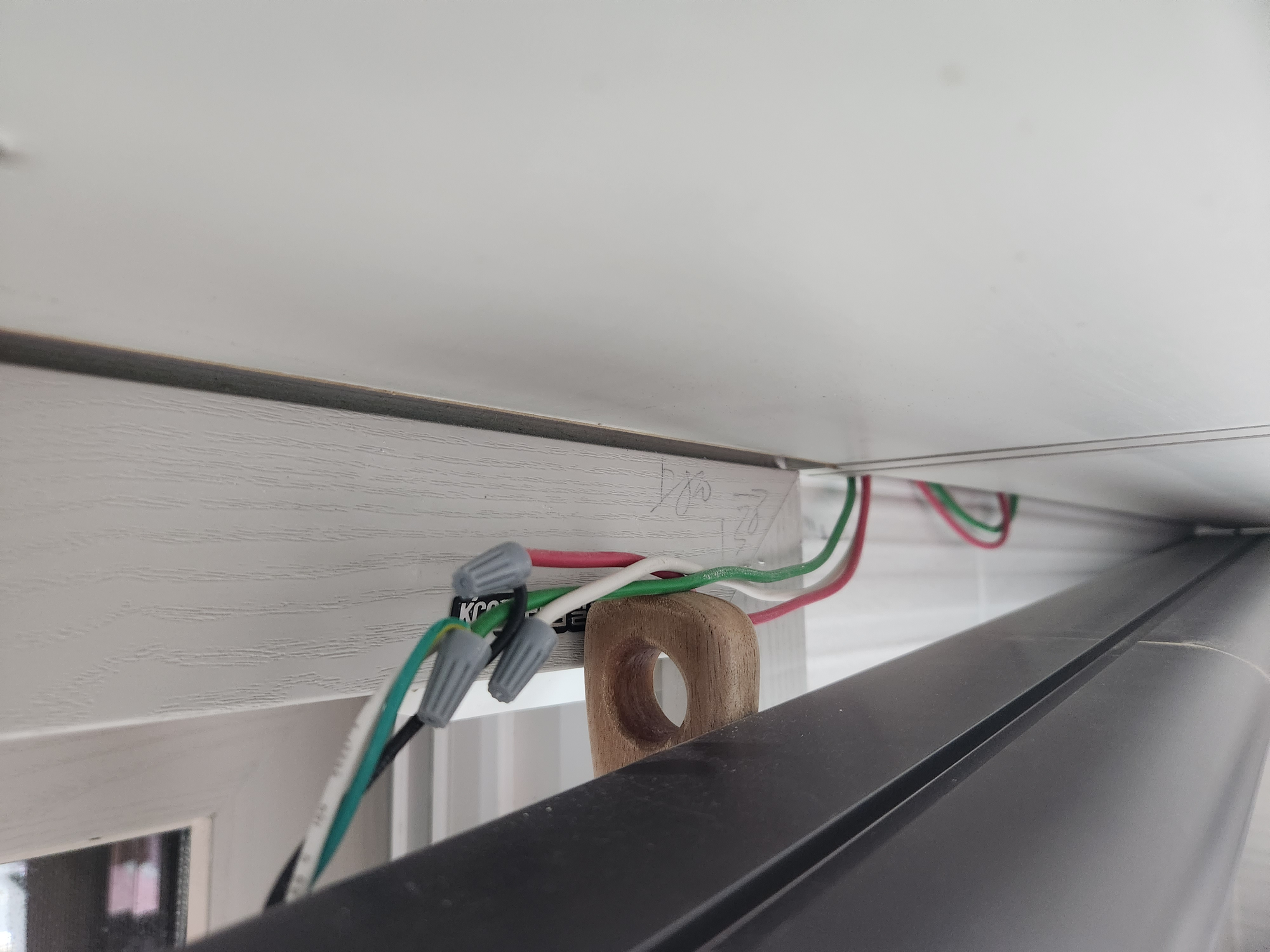

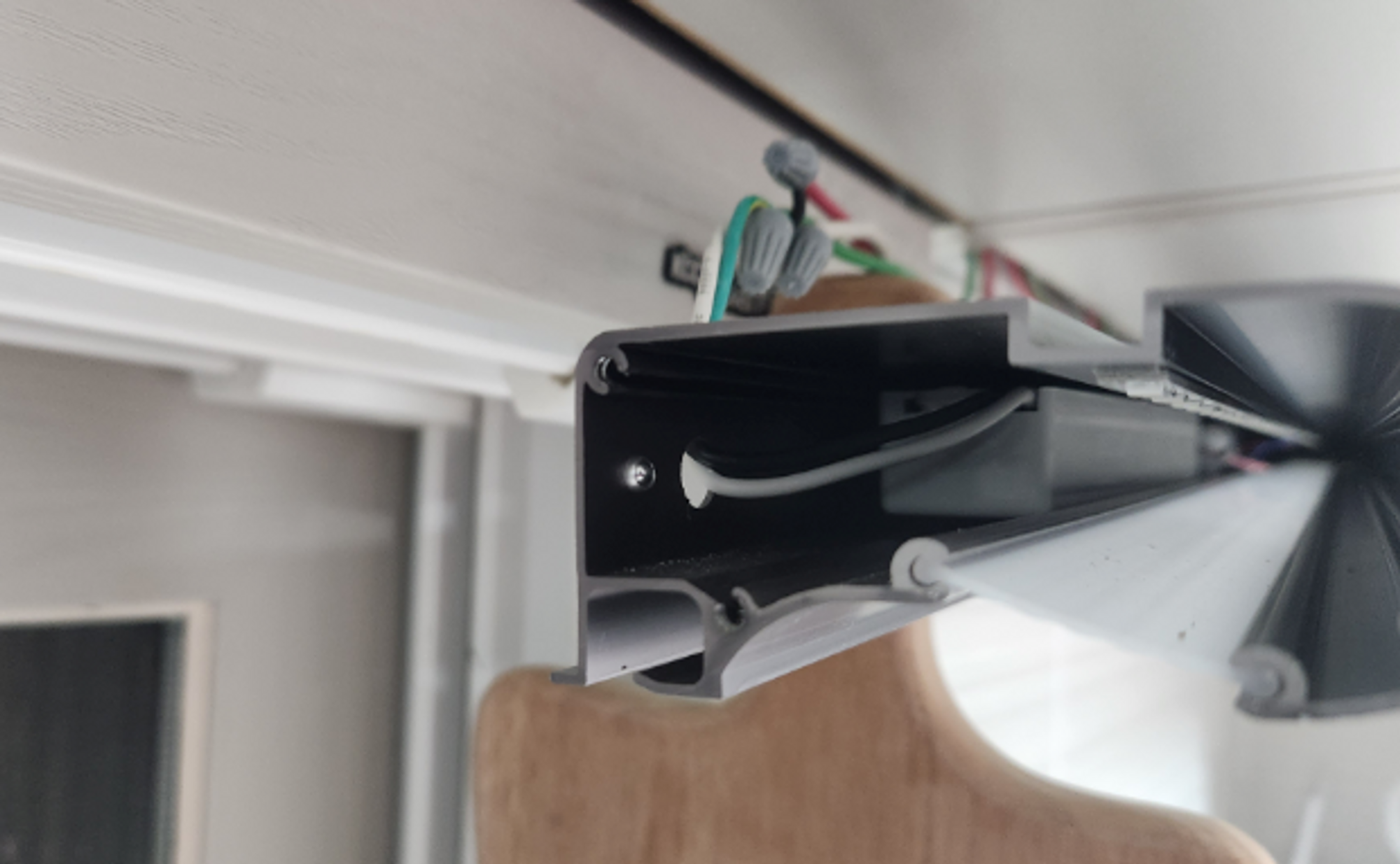

상부장 뒤쪽으로 220v 조명 라인 + 접지선이 내려옵니다.
(누전차단기 조명만 내린 후 테스트해 보니 조명 라인이었습니다)

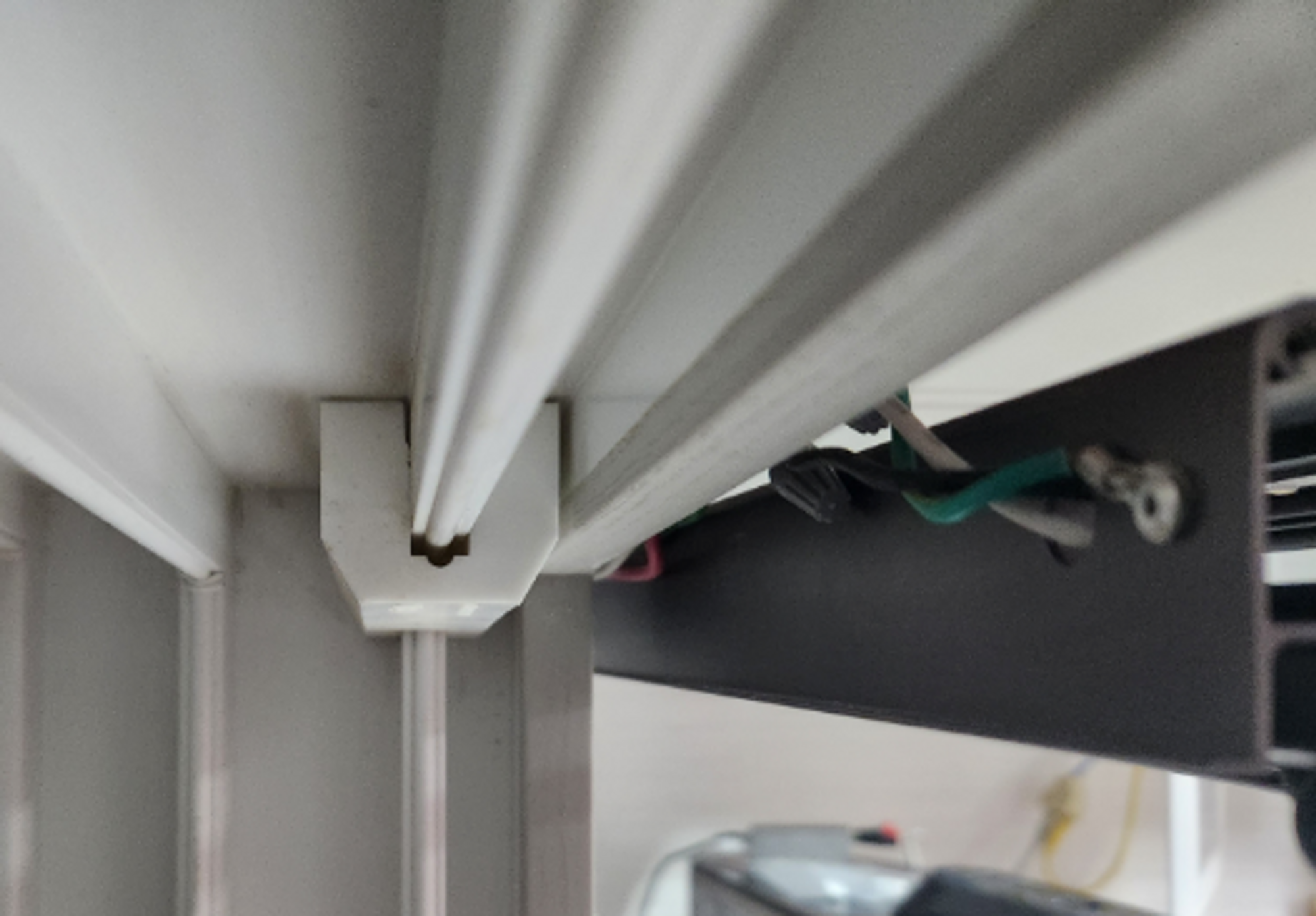

뒤쪽엔 이런 식으로 접지 되어있습니다.

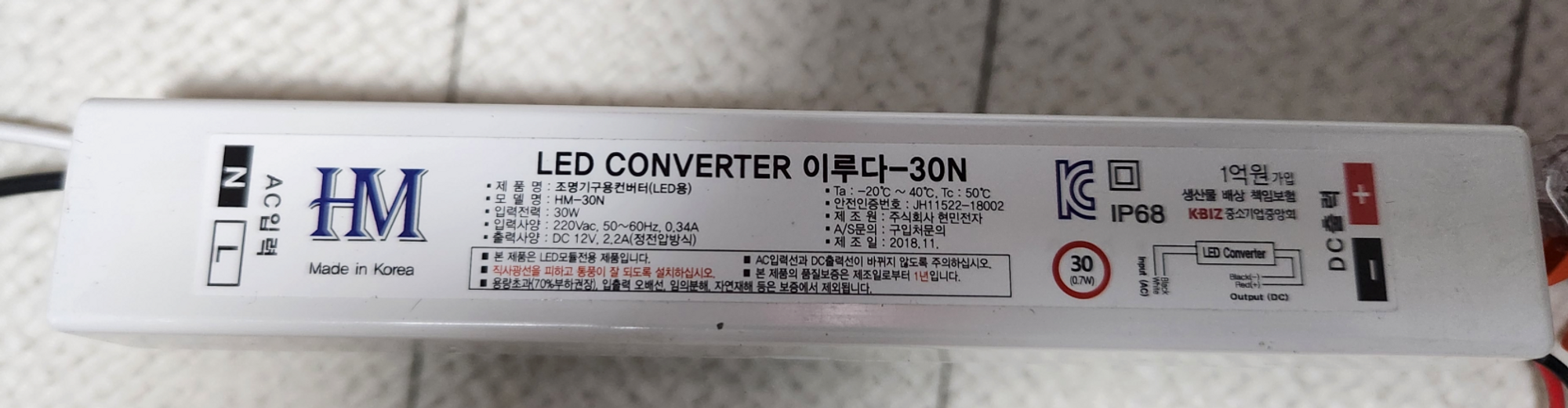

내부엔 220v to 12v 강압 컨버터가 있습니다.

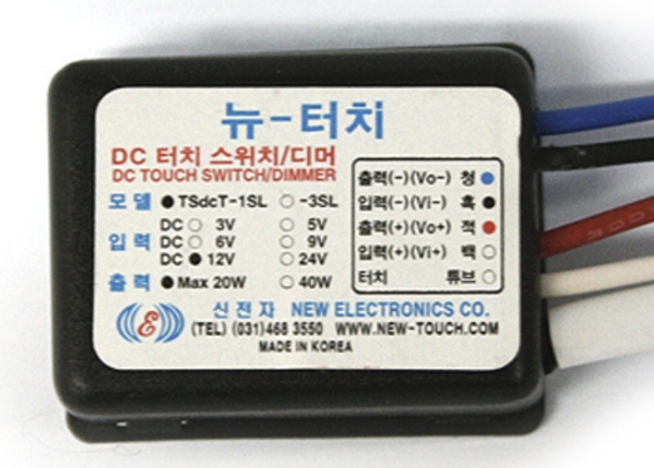

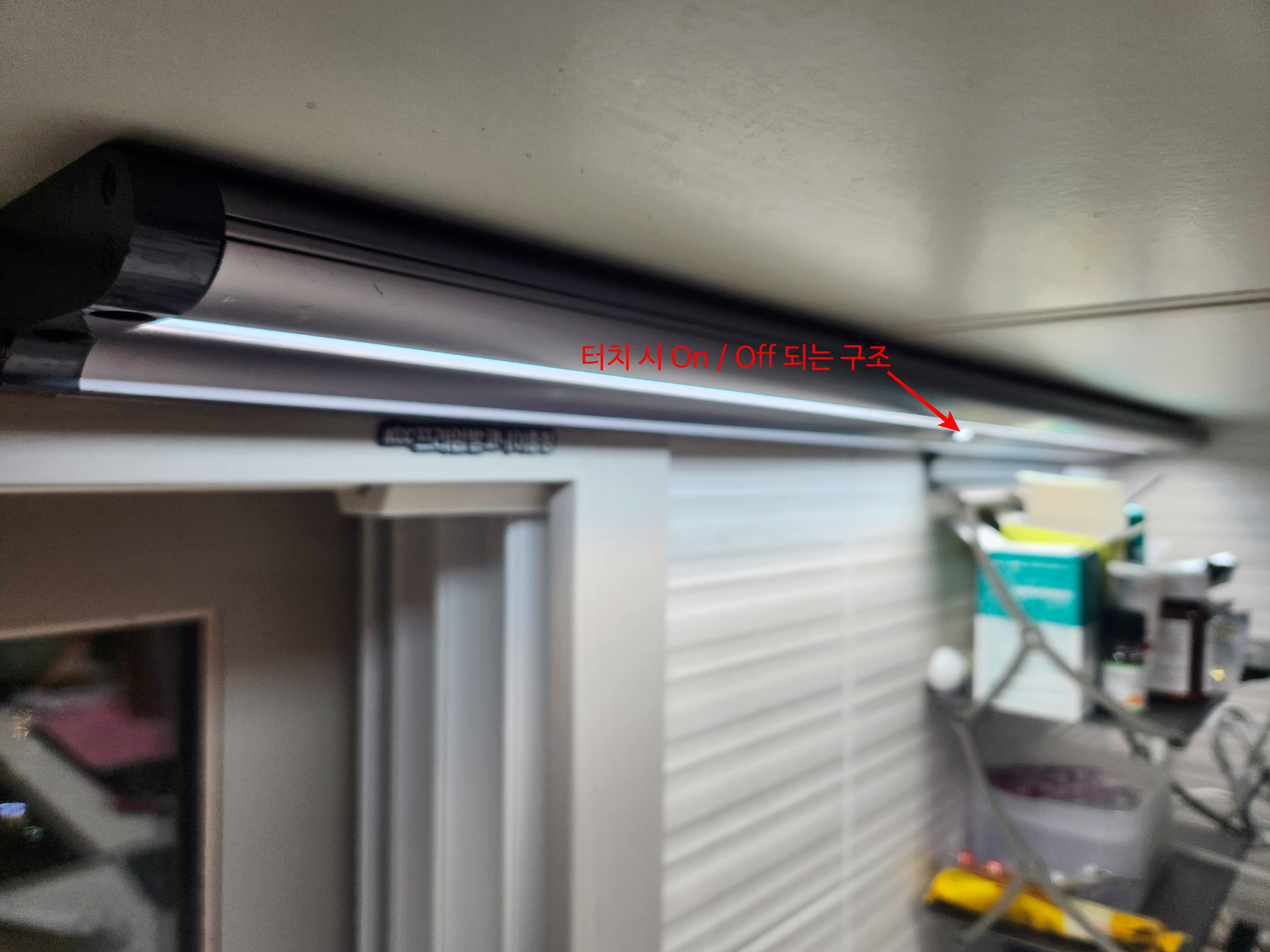

가운데 금속 부분을 터치하면 on/off 되는 정전식 모듈이 들어 있습니다.
LED 컨트롤러로 대체하고 난 뒤로는 저 터치 버튼은 동작하지 않게 됩니다.

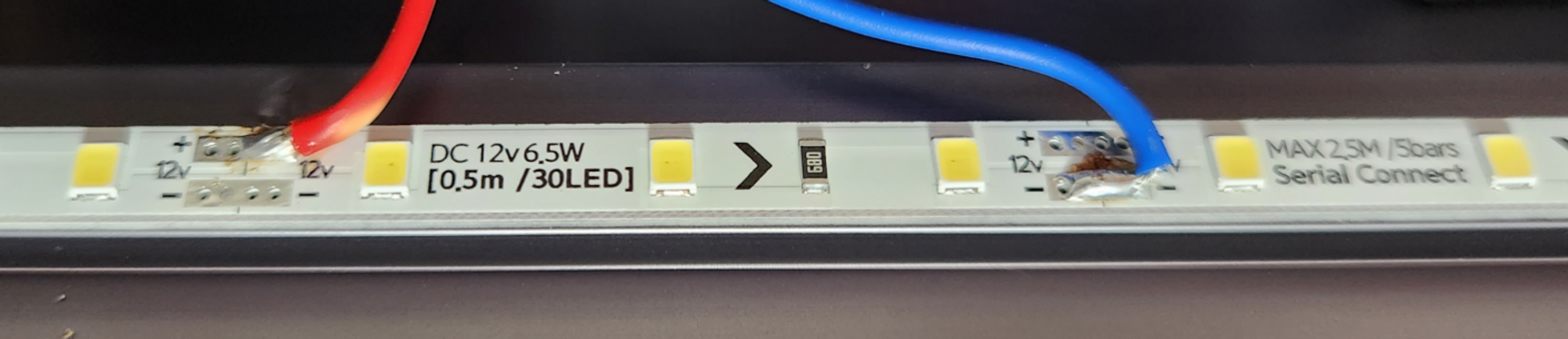

터치 모듈에서 나가는 12v 출력이 LED Strip에 연결되었습니다.
LED 컨트롤러 구입

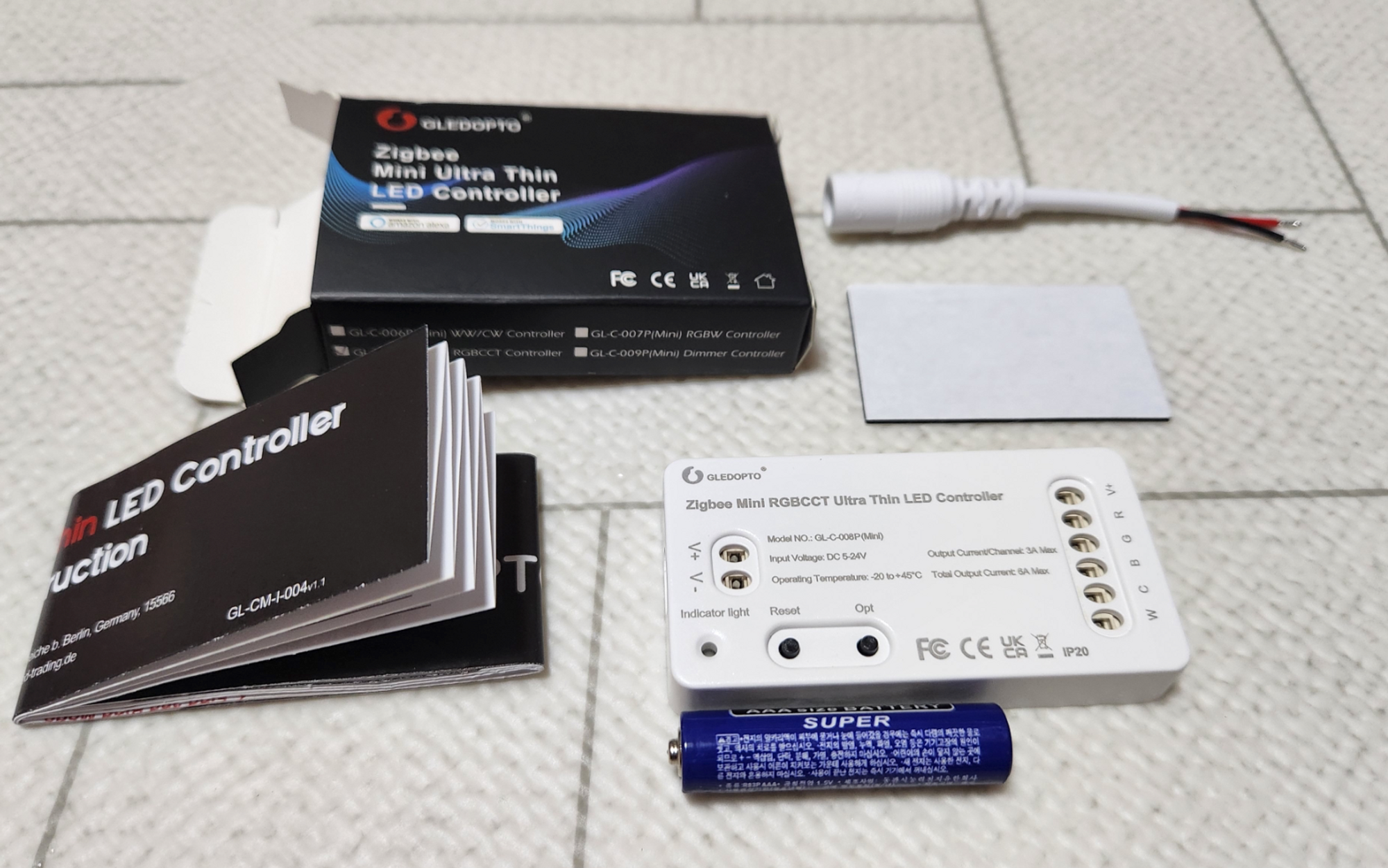

내부에 들어갈만한 납작한 컨트롤러를 찾아서 주문했습니다.
제가 구매할 때 할인하고 있어서 만 2천 원대에 구매하였습니다.
비교를 위해 AAA 건전지를 옆에 두었는데 정말 얇죠?
아래쪽에 사진이 있는데, 최종적으로 조명 안쪽으로 숨기지 않고 밖으로 뺐습니다.. 혹시나 있을 유지보수를 위해.. 다시 뜯을 엄두가 안 나더라고요.
(나사 12개를 풀어야 분해가 되고.. 거치하는 곳에 달려있는 수납하는 애들도 다 치워줘야 하기에 일이 많습니다)
이 제품의 장점은 Opt 물리버튼으로 on / off 제어가 가능해서 통신에 문제가 생기거나 HA가 죽어도 LED 제어가 가능합니다.
장착하기

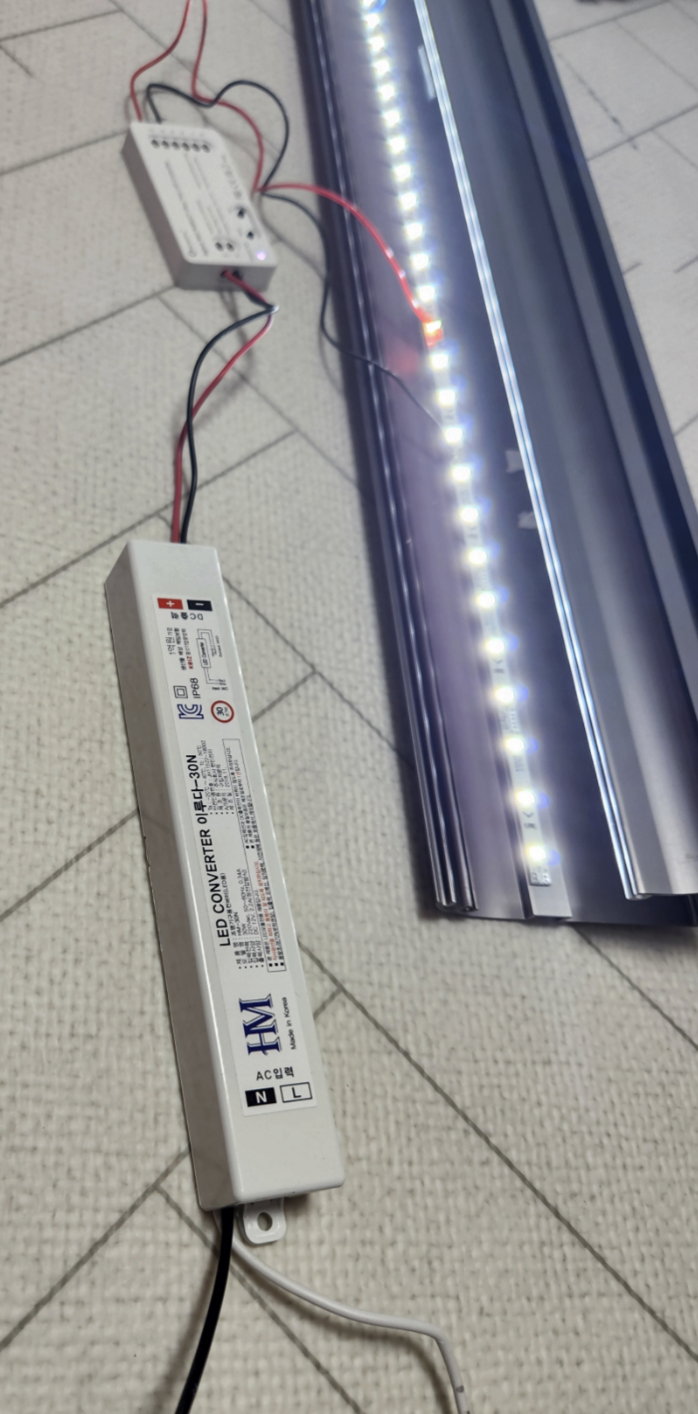

일단 싱크대 상부장에서 떼내고 임시로 연결해 줍니다.
LED 컨트롤러 Input V+, V-에 각각 +, - 연결..
LED 컨트롤러 OUT의 V+, C를 LED Strip의 +, -에 각각 연결해 주었습니다.
사진은 G에 연결해 둔 것인데 green과 ground 앞 이니셜이 같으니까 연결해야지~ 하고 G에 연결했는데

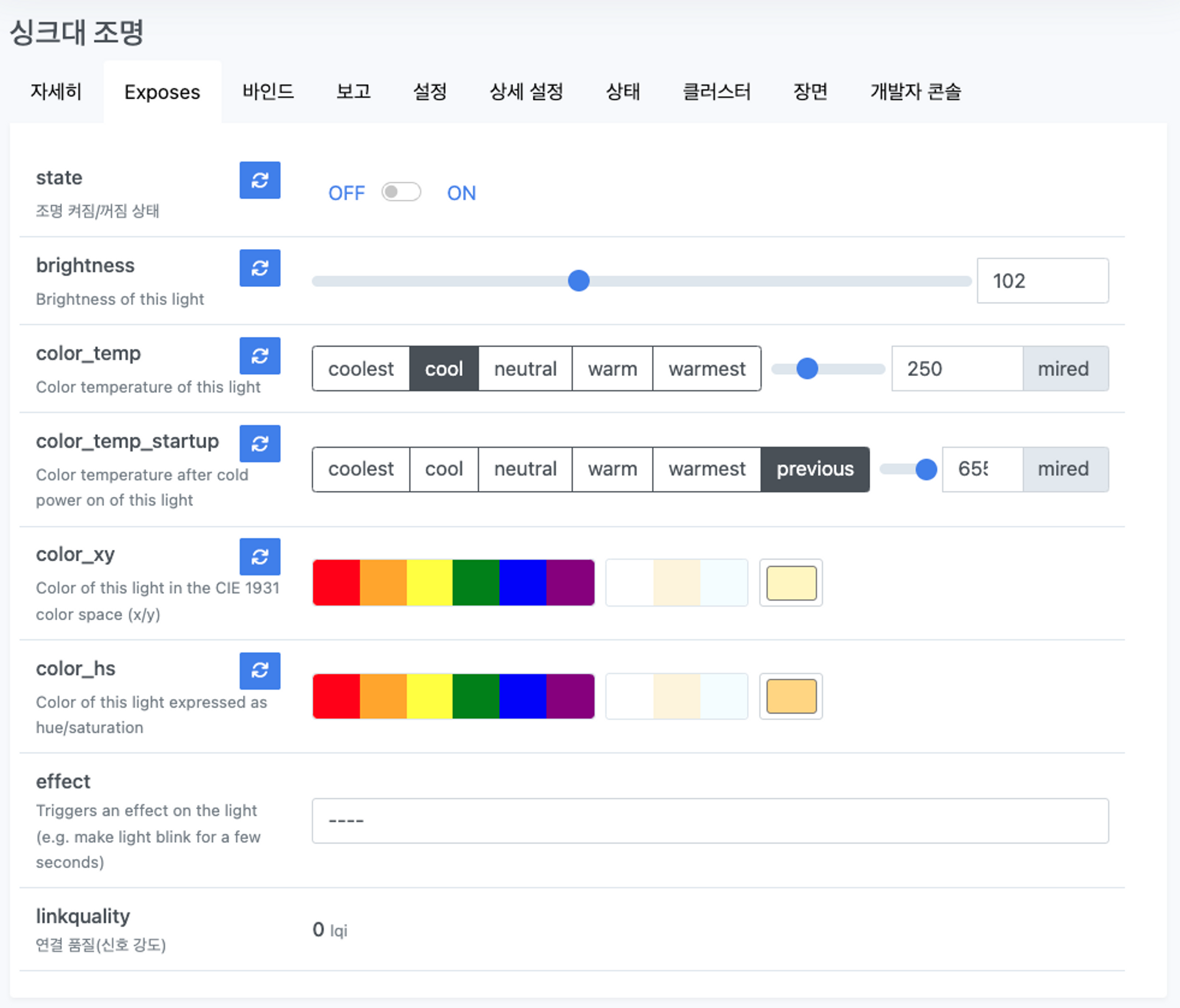

저 LED Strip은 그냥 켜짐과 꺼짐만 있는 아이라 Z2M에서 색온도나 색상을 지정하는 순간… 켜도 켜지지 않는 효과가 나서 C에 연결해 주
었습니다.

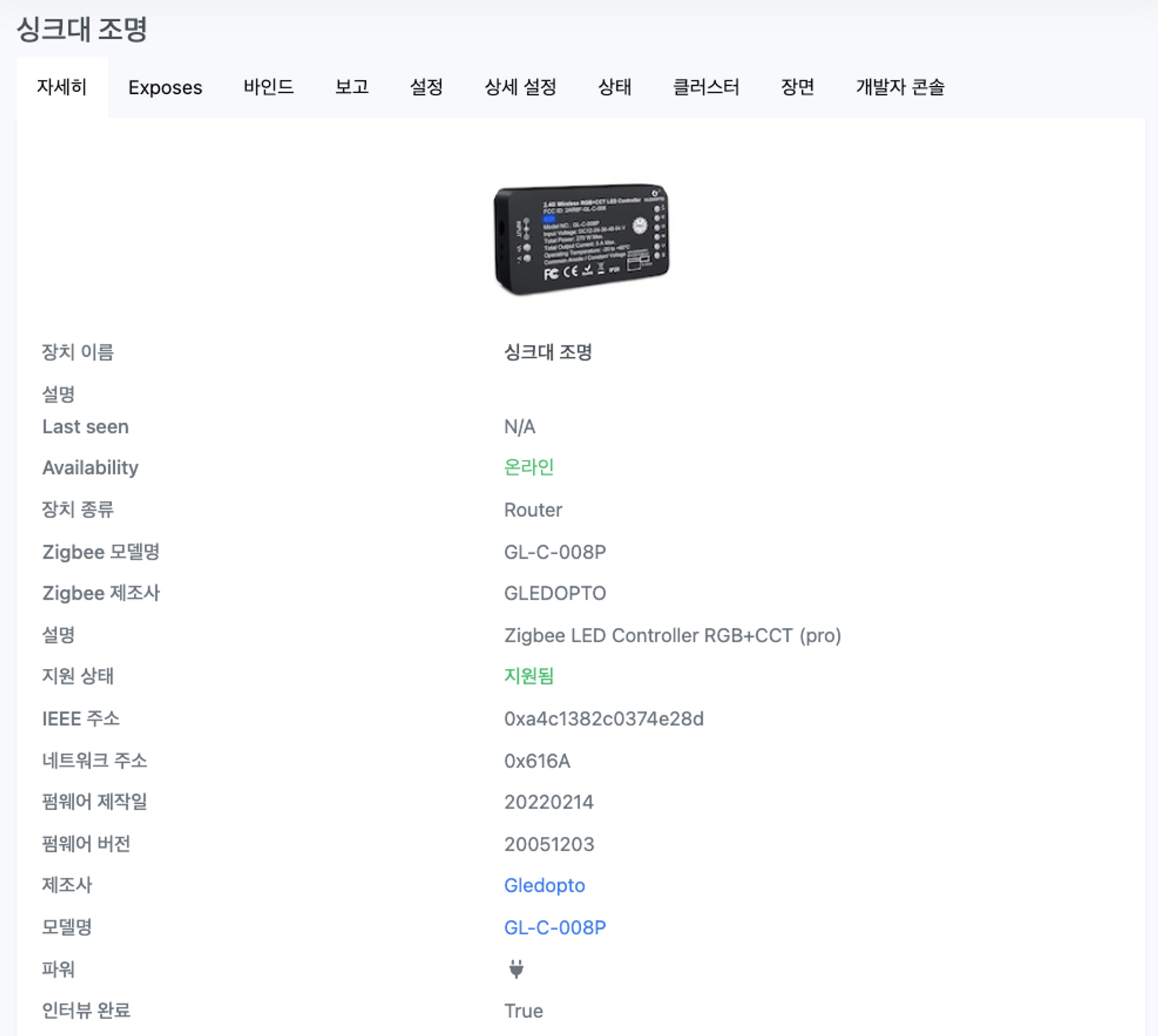

HA Z2M에 페어링 해줍니다. (페어링 버튼 5초간 누르면 페어링 모드)

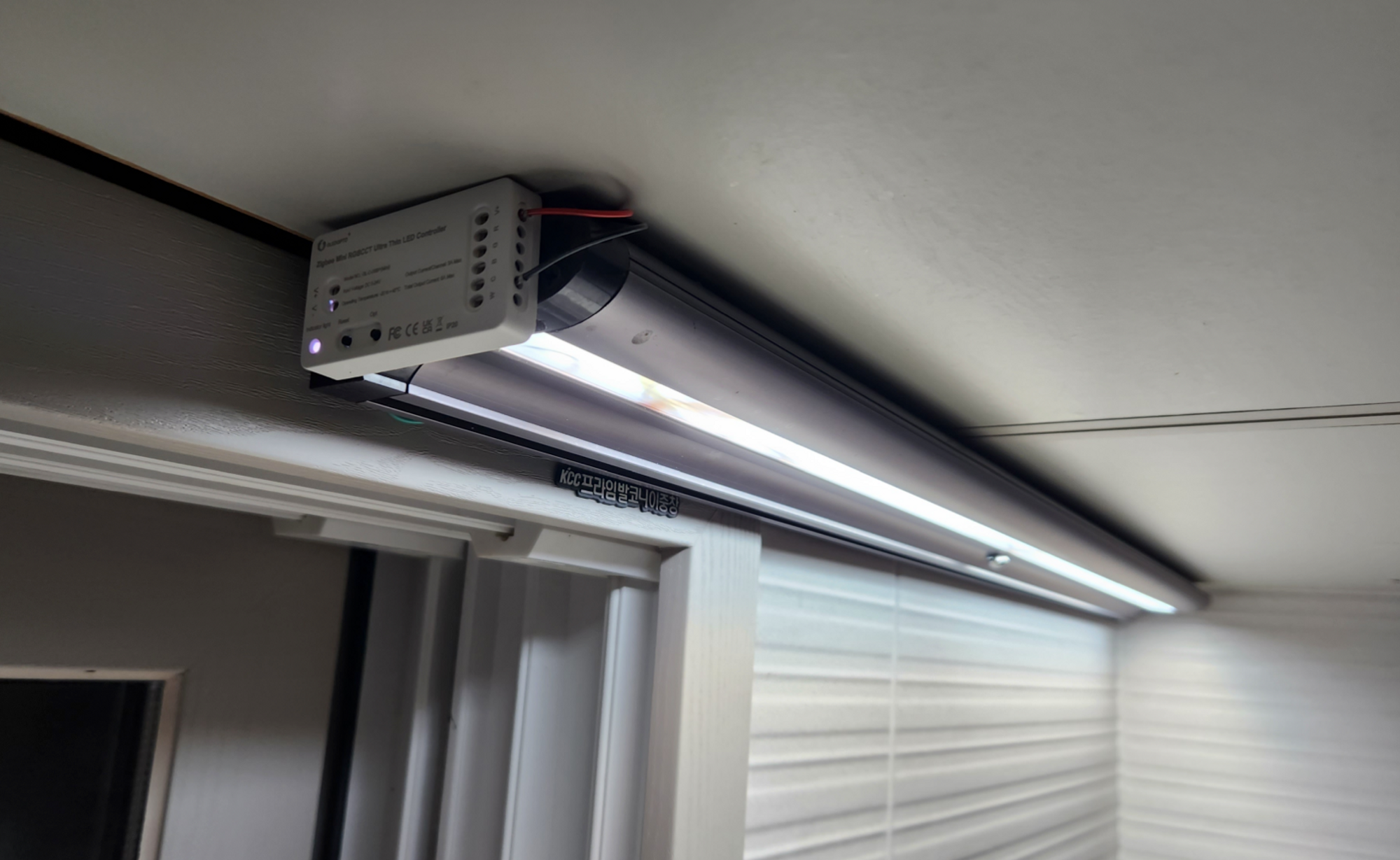

최종적으로 장착한 모습.. (멀리서 보면 이질감 없이 주인 아니면 모르는 수준..)
마지막으로 아카라 모션 T1 센서를 적당한 곳에 배치하여 움직임을 감지하도록 하였습니다.
(FP1 센서를 활용할 경우 자동화를 더 간단하게 작성할 수 있습니다.)
HA 자동화 작성
제가 원했던 자동화는
- 야간에 동작하는 자동화
- 모션감지 시 5분간 불 켜지게.. 모션 감지 할 때마다 시간 초기화
- 주방 전등 끌 때 5분간 켜지기

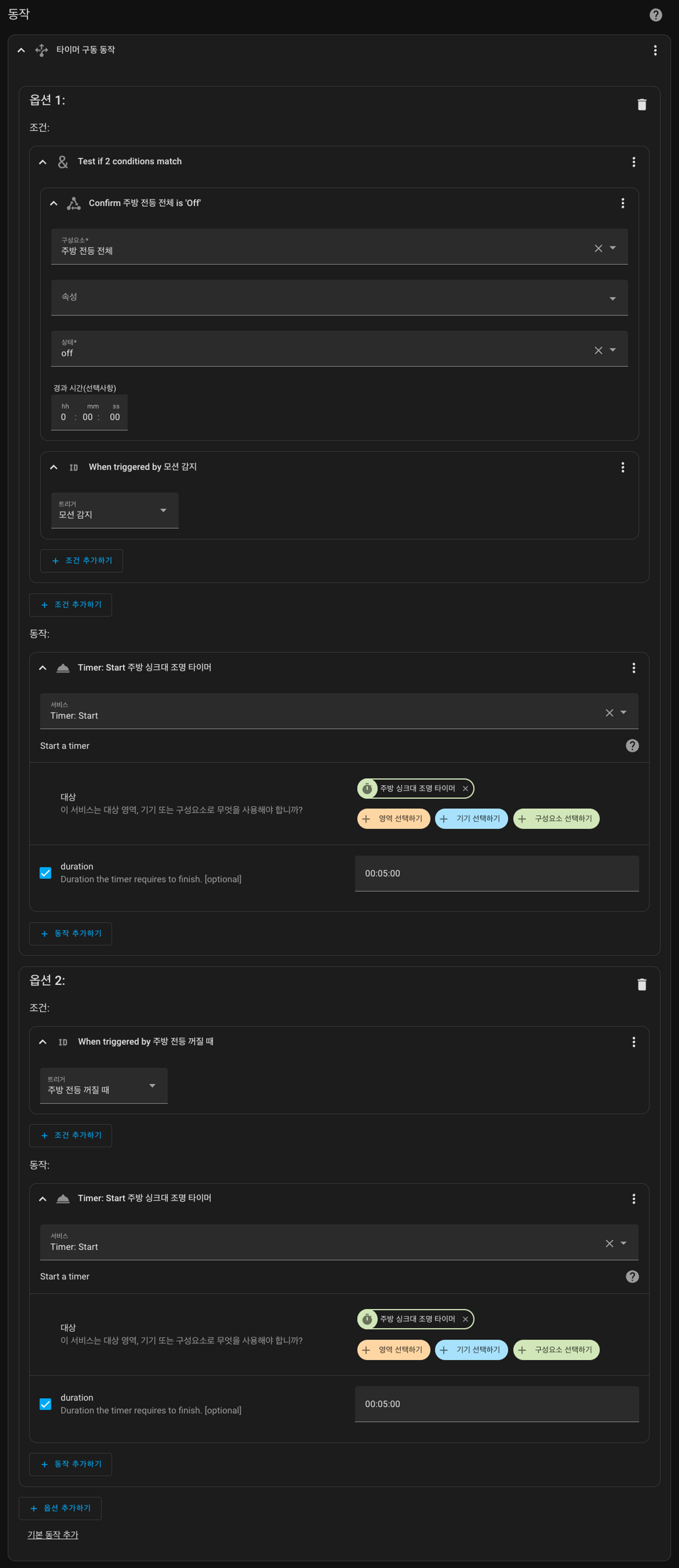

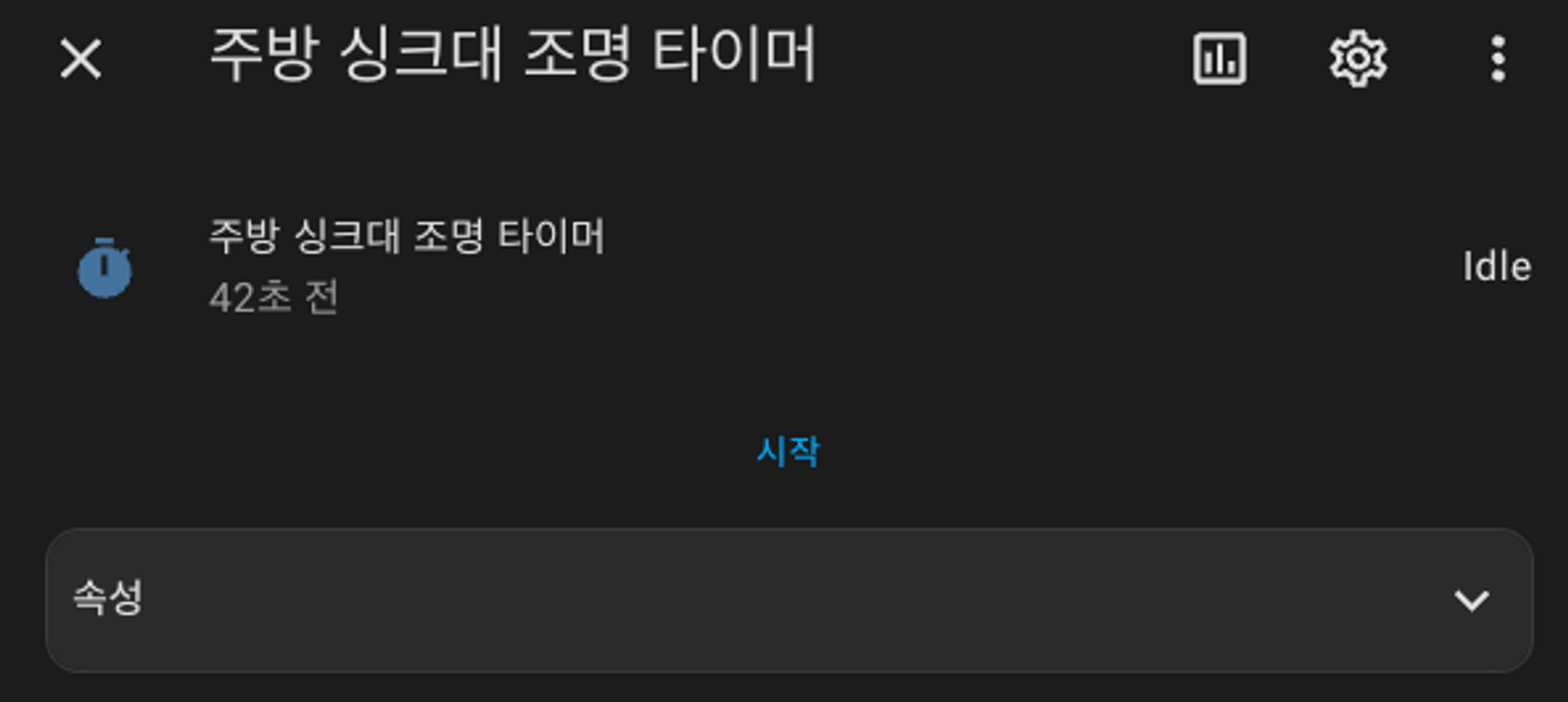

도우미에서 5분짜리 타이머 하나를 만들고 이 타이머를 기준으로 조명을 제어하였습니다.
자동화 모드는 대기열로 처리하였습니다.

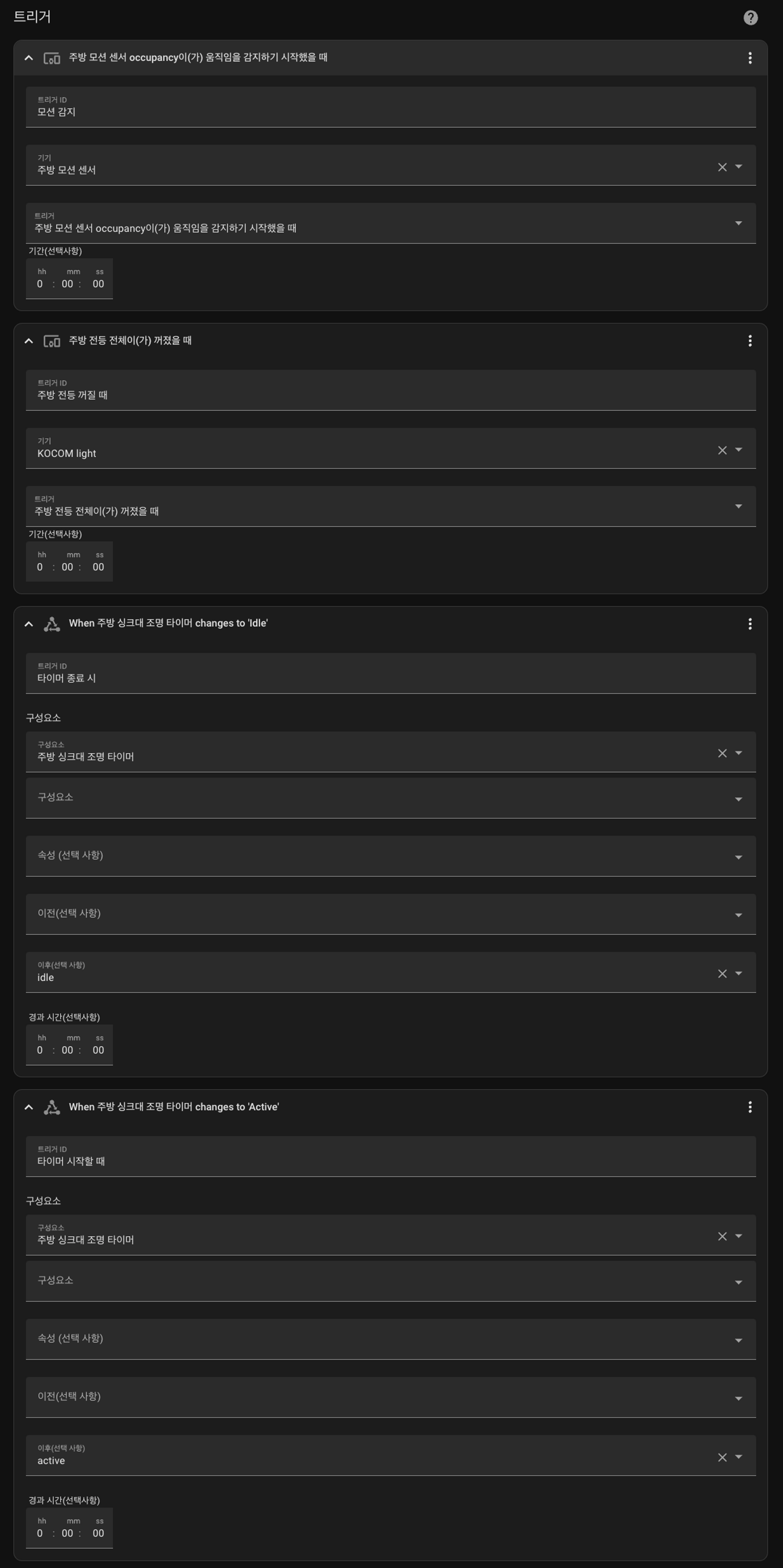

트리거 조건

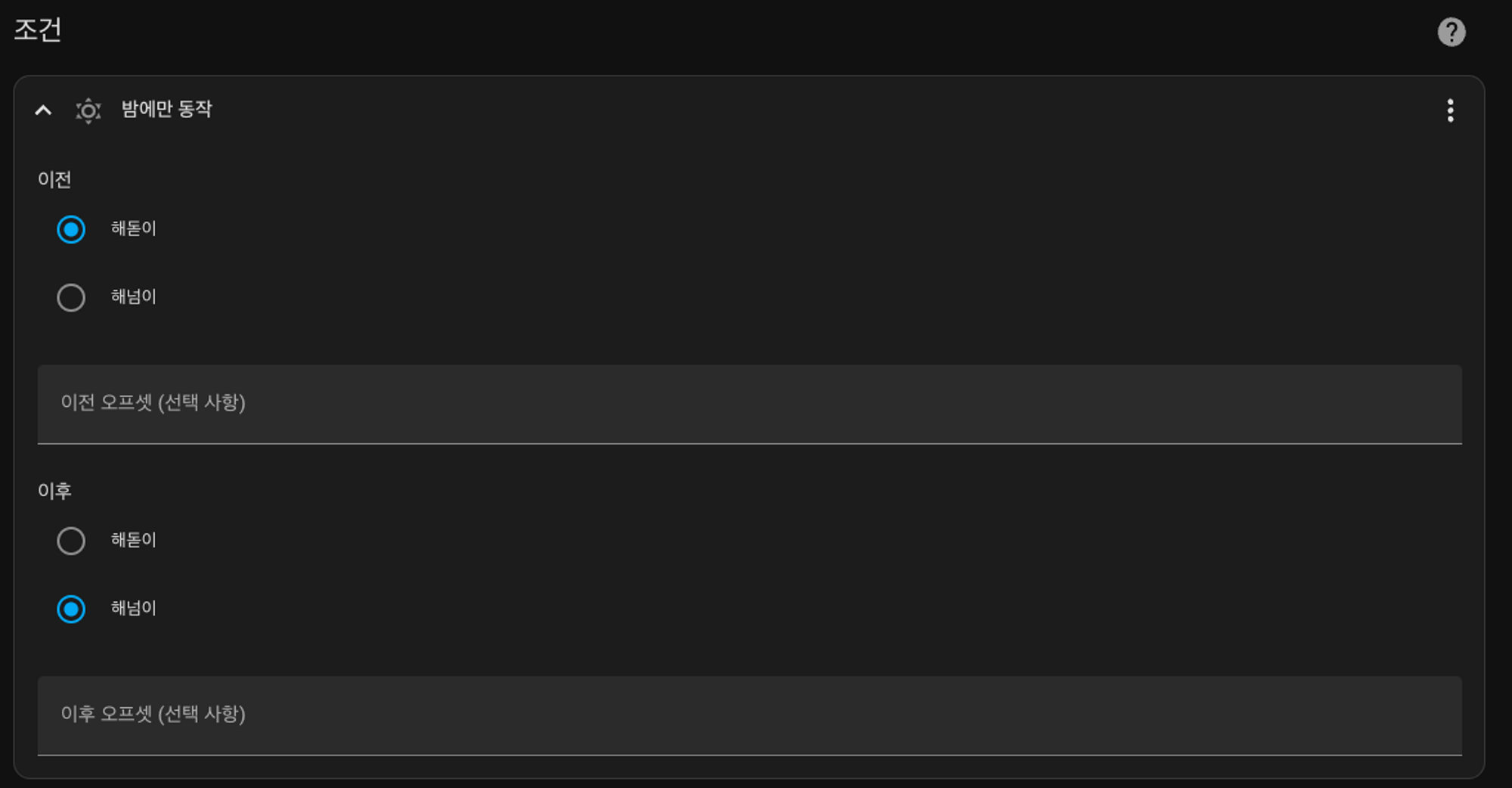

야간에만 자동화 활성화

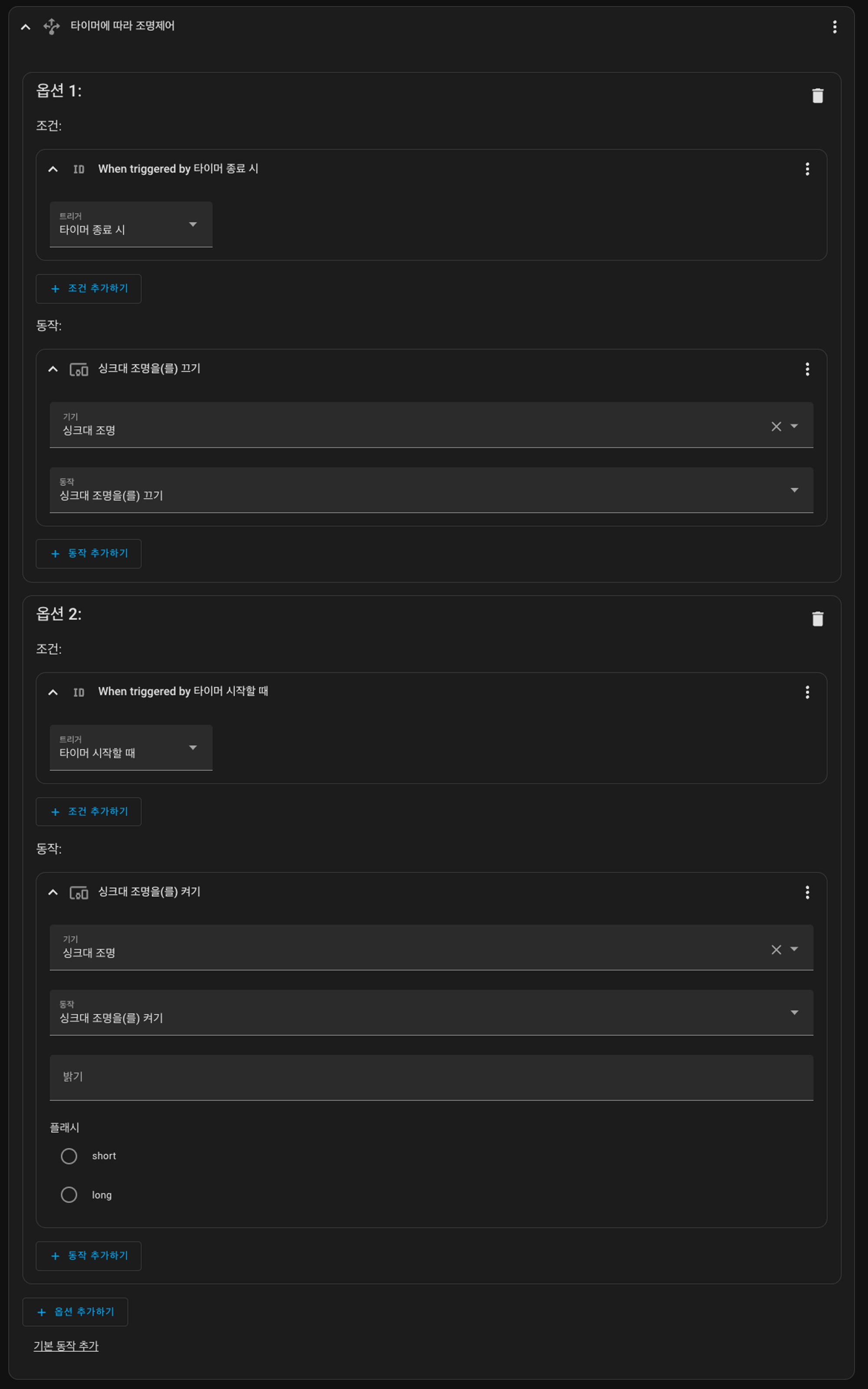

자동화 동작
이렇게 작업해 두면 야간에 주방에 근접하면 싱크대 조명이 켜지고, 자러 갈 때 주방 조명을 끄면 싱크대 조명이 5분간 켜져 있게 됩니다.
